Autor: Thomas Schaerer

Tantal-Elko nicht geeignet zum Abblocken der DC-Betriebsspannung!

Thomas Schaerer

Es sind in der Zwischenzeit mehr als drei Jahrzehnte vergangen, seit man weiss, dass sich Tantal-Elkos nicht eignen zum Abblocken von Störspannungen in der DC-Betriebsspannung von elektronischen Schaltungen. Die parasitäre Induktivität von Tantal-Elkos ist zwar recht niedrig, aber das niederohmige Ein- und Ausschalten der DC-Spannung verträgt der Tantal-Elko nicht. Zerstörung des Tantal-Elko ist die Regel. Man kann dann Glück haben, dass nichts passiert, wenn die Nennspannung des Tantal-Elko deutlich höher ist, als die DC-Betriebsspannung. Wegen den geringen Verlusten eignen sich Tantal-Elkos für Oszillatoren, Taktgeber und Timerschaltungen, speziell für niedrige Frequenzen bzw. lange Zeiten, wenn an Präzision keine all zu grossen Ansprüche gestellt werden.

Nehmen wir als Beispiel das Titelbild mit der Schaltung eines retriggerbaren Monoflops. Es eignet sich dafür nur die CMOS-Version des 555-Timer-IC, z.B. den LMC555 oder den TLC555. Da genügt zum Abblocken an der DC-Betriebsspannung einen kleinen Keramik-Kondensator (Kerko) mit einer Kapazität von 100 nF. Kommt für eine andere Anwendung der bipolare Oldy NE555 zum Einsatz, ist der 100-nF-Kerko ebenso korrekt in der Nähe der Betriebsspannung-Pins, jedoch parallel dazu benötigt es einen Elko mit etwa 10 µF, um die Stromspitzen beim Umschalten der Endstufe sicher „aufzufangen“. Ein Tantal-Elko wäre da Fehl am Platz.

Bei sonstigen digitalen und analogen Schaltungen  genügen meist 100-nF-Kerkos. Abweichendes ist teilweise in den Applicationnotes von Datenblättern vermerkt. Elkos kommen oft auch zum Einsatz, häufig zusammenfassend mit grossen Schaltteilen am Eingang der DC-Betriebsspannung auf der Printplatte. Mehr zum Thema Tantal-Elko liest man im Link 1. Link 1 ist Teil von Link 2 und Link 3 ist der Elektronik-Minikurs von dem das Titelbild (aus Bild 8) ist.



UPDATE: Relaisbetrieb an 230 VAC, auch mit 48VDC-Relais

Thomas Schaerer

In diesem überarbeiteten Elektronik-Minikurs geht es darum, wie man mit einer Signalspannung mittels eines elektromagnetischen Relais am 230VAC- oder 115VAC-Netz irgend etwas schaltet, sei es z.B. eine Beleuchtung, ein Motor, ein Trafo oder eine Widerstandsheizung. Aber beginnen wir ganz von vorne. Es war einmal, als das Relais erfunden wurde. Dieser Erfinder hiess Joseph Henry und er erfand das Ur-Relais im Jahre 1835 in Albany im Staate New-York (USA), vor 184 Jahren. Etwas mehr zum Ur-Relais-Erfinder erfährt man neu in diesem Minikurs.

Meine persönliche Relaisgeschichte ist deutlich jünger. Sie begann vor 58 Jahren, als ich zum ersten Mal mit Kaltkathoden-Relais-Röhren in Kontakt kam und lernte was man damit so alles „anstellen“ kann. Bild 1 im Titelbild zeigt einen lichtempfindlichen Schalter mit einer Kaltkathoden-Relais-Röhre, einem Fotowiderstand FW am Ein- und ein Wechselspannungsrelais (AC-Relais) am Ausgang. Warum ein AC-Relais mit pulsierender DC-Spannung und was das schwarze Rechteck im Relaissymbol bedeutet, wird ebenfalls erklärt.

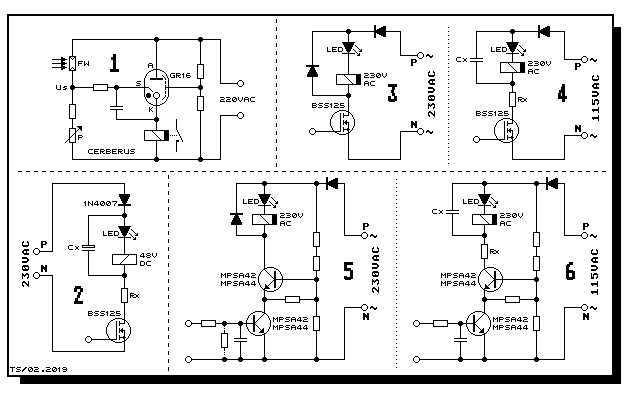

Bild 2 zeigt wie man ein 48VDC-Relais mit 230VAC betreiben kann, gesteuert mit einem Hochvolt-MOSFET. Der Strom durch den Widerstand Rx liegt im mA-Bereich. Cx verhindert ein Ankerflattern des Relais und Rx in Serie zu Cx dämpft die Stromspitze beim Einschalten der Schaltung an das 230VAC-Netz. Dies gilt für die Bilder 2, 4 und 6. Dort wo es kein Cx hat, ist eine Freilaufdiode Dx in Einsatz. So in den Bildern 3 und 5. Dx tut das selbe wie Cx, die Vermeidung des Ankerflattern. Das geht aber nur wenn das AC-Relais mit 230VAC betrieben wird. Für den 115 VAC-Betrieb ist die Wirkung von Dx zu schwach und deshalb ist in Bild 4 und 6 Cx im Einsatz.

In den Bildern 5 und 6 sind zwei bipolare Hochvolt-Transistoren als Kaskade im Einsatz. Die Kaskade funktioniert sehr gut, aber man muss ein paar Regeln beachten. Auch dies erfährt man in diesem Elektronik-Minikurs, der die Basis ist für weitere Minikurse mit dem Einsatz von Relais im Bereich von 230 VAC oder 115 VAC. Die Lowcurrent-LED (Strom < 5mA) in Serie zum Relais dient der ON-Anzeige.

Gruss Euer
ELKO-Thomas

UPDATE: Integrierte fixe und einstellbare 3-pin-Spannungsregler und zwei Akku-Ladeschaltungen mit LM317LZ und LM317

Thomas Schaerer

Bild B zeigt einen reduzierten Ausschnitt aus Bild 6 im Kapitel „LM317/LM337: Symmetrische Ausgangsspannung“. Es geht dabei auch um die leichte Spannungseinstellung mittels hochauflösendem CERMET-Trimmpot, 10- oder 20-gängig. Als eine Erweiterung wird gezeigt, wie man mit einem 2-poligen Kipp-Umschalter zwei Spannungen ±Ub wählen kann, z.B. ±12 VDC oder ±15 VDC. Andere Werte sind möglich, wenn die involvierten Bauteile neu berechnet werden. Dazu gibt es drei etwas unterschiedliche LM317-Online-Rechenprogramme, anwendbar auch für die negative Spannungen mit LM337.

Teilbild B1 zeigt eine Umschaltmethode, die nicht erlaubt ist. Beim Umschaltvorgang wird kurzzeitig die Feedbackschlaufe beim LM317 (auch beim LM337) unterbrochen. Dabei steigt kurzzeitig die Spannung an +Ub (auch an -Ub) auf die maximale DC-Spannung und diese entspricht der gleichgerichtet und geglätteten DC-Spannung am Lade-Elko CL. Wegen der Umladung von Cx dämpft es etwas diesen Effekt, wobei dies stark abhängig ist von der Umschaltzeit des Kippschalters und vom Widerstand-Potmeter-Netzwerk.

Die Methode von Teilbild B2 ist praktikabel, weil die höhere Ausgangsspannung fix definiert und nur die niedrigere Spannung zugeschaltet wird. Es werden dabei die beiden Widerstand-Potmeter-Netzwerke parallel geschaltet. Dies hat den Nachteil, dass man stets zuerst die höhere und danach die niedrigere Spannung ±Ub kalibrieren muss.

Die neue Schaltung A (Bild 14 hier reduziert) zeigt wie es auch anders geht, so dass die Kalibrierungen sich gegenseitig nicht beeinflussen können. Am Beispiel mit drei umschaltbaren Spannungen +Ub geht das mit einem Kippschalter mit Nullstellung in der Mitte (B). Das funktioniert mit einem CMOS-Quad-NAND-Gatter (CD4011B) und drei NPN-Transistoren. Natürlich muss hier das Verhältnis Basis/Kollektorstrom von 1:10, zwecks maximaler Sättigung, definiert sein. Die Sättigungsspannung zwischen Kollektor und Emitter liegt bei 50 mV. Die daraus resultierende Präzision reicht für einen Netzteil-Betrieb längst aus. Bild 14 zeigt eine Single-Supply-Schaltung. Mit einer passenden Erweiterung, kann der Leser diese Schaltung zu einer Dual-Supply-Anwendung für ± Ub umsetzen, falls dies benötigt wird.

Dazu noch den Hinweis, die Schaltung in Bild A kann man auch für nur zwei Ausgangsspannungen +Ub realisieren und dies besonders einfach. Mehr dazu im Elektronik-Minikurs. Oder man könnte z.B. auch maximal zehn unterschiedliche Spannungen +Ub wählen mit dem Dekaden-Zähler-IC CD4017B. Noch mehr, und es müsste wohl ein µP zum Einsatz kommen….

Allgemeines: Neben weiteren praxisorientierten Anwendungen, befasst sich dieser Elektronik-Minikurs, betreffs den fixen und variablen 3pin-Spannungsreglern, mit seinen wichtigsten Aspekten. Ein Aspekt ist die Sache mit dem unerwünschten Strom-Rückfluss vom Aus- zum Eingang. Es ist genau beschrieben, wie es zu diesem Effekt kommt. Das Kapitel „Warum ist der Rückstrom so schädlich?“ zeigt am Beispiel der IC-internen Schaltung des 78xx-Regler, was im Detail passiert.

Gruss Euer
ELKO-Thomas

UPDATE: Z-Diode-Erweiterungskurs und die Bandgap-Referenz

Thomas Schaerer

Dieser Elektronik-Minikurs wurde überarbeitet, wobei es auch zwei neue Beiträge gibt. Der bisherige Inhalt befasst sich mit Dioden zur Begrenzung von Wechselspannungen. Ein praktisches Beispiel ist die Spannungsbegrenzung eines Fahrrad-Dynamos mit zwei antiseriell geschalteten Leistungs-Z-Dioden, parallel geschaltet zum Dynamo. Damit die leistungsschwache Glühbirne des Rücklichtes nicht mehr durchbrennt, wenn die stärkere Glühbirne im Scheinwerfer durchbrennt, ist diesen Z-Dioden zu verdanken. Dass diese Schaltung nur noch selten zum Einsatz kommen wird und kann, ist klar, weil für moderne LED-Beleuchtung ist dies nicht brauchbar. Sinnvoll ist diese LED-Modernisierung jedoch nur, wenn keine Primärzellen (Wegwerfbatterien) zum Einsatz kommen.

Weitere Themen sind der differenzielle Widerstand und der Temperaturkoeffizient von Z-Dioden, dargestellt mit einem Diagramm. Hier lernt man was man beachten muss, will man einen vernünftigen Kompromiss zwischen diesen beiden Abhängigkeiten erreichen. Dann folgt ein Kapitel zum Thema „Präzisions-Z-Dioden“ und was genau bedeutet schaltungstechnisch der differenzielle Widerstand.

Danach folgt das grosse Kapitel zum Thema die Bandgap-Spannungsreferenz. Zentral im Fokus steht der sehr bekannte LM385 mit einstellbarer Spannung mit zwei Widerständen und die Festspannungs-Versionen LM385-1.2 und LM385-2.5. Der allseits gut bekannte Spannungsregler LM317(L) beinhaltet eine Bandgap-Referenz. Je nach Anspruch der Präzision und Stabilität eignet sich auch dieser Spannungsregler als Spannungsreferenz. Jedoch, gerade beim Batteriebetrieb kann es sich lohnen bei niedrigem Leistungsverbrauch, von z.B. CMOS-Schaltungen, den LM385 als Shuntregler einzusetzen. Praktisches Beispiel ist der Einsatz eines Hallsensors.

Das neue Kapitel befasst sich eingehend mit der Application-Note „Current-Source“ aus dem LM385-Datenblatt. Diese Schaltung habe ich mit einem Testboard aufgebaut und getestet. Diese Konstantstromquelle besteht einzig aus einem LM385 und zwei PNP-Transistoren. Präzision und Stabilität überzeugen für den Nachbau. Ebenfalls neu ist ein kurzer  Beitrag zum XFET, dessen Referenzspannung von so hoher Qualität ist, dass der XFET sich speziell für AD/DA-Wandlersystemen mit hoher Auflösung eignet. Weil dem so ist, kann man die hohe Präzision leicht zerstören, wenn man mit passivem Tiefpassfilter die Rauschspannung reduzieren will. Ein Artikel aus dem Fachmagazin POLYSCOPE zeigt, wie man tiefpassfiltert ohne diese Störung zu verursachen. Dieser Artikel ist als pdf-File gegeben zum gratis kopieren.

Gruss Euer
ELKO-Thomas

Amplitudenmodulation mit dem OTA LM13700

Thomas Schaerer

Dies ist der zweite Elektronik-Minikurs zum Thema Operational-Transconductance-Amplifier (OTA), eine Alternative zum Operationsverstärker (Opamp). Ein Allrounder unter den OTAs ist der LM13700. Wenn auch schon älter, so ist er trotz moderneren OTAs noch immer gut erhältlich. Für Anwendungen bis zum mittleren 100-kHz-Bereich kann man ihn, je nach Art der Anwendung, gut einsetzen.

Im ersten OTA-Elektronik-Minikurs ging es um eine Anwendung als Dynamiklimiter für analoge Audiosignale. In diesem Minikurs geht es um die Amplitudenmodulation in der Funktion als kleiner Mittelwellensender mit geringer Reichweite bis etwa 10 Meter, z.B. als Demonstration für den schulischen Einsatz. Die Schaltung dient aber ebenso um den OTA praxisorientiert kennen zu lernen. Es kann auch zu weiteren Experimenten anregen, was auch beabsichtigt ist. Ist man am OTA nicht und nur an der Amplitudenmodulation für den Sendezweck interessiert, gibt es auch andere Wege die nach Rom führen. Eine solche Möglichkeit wird vorgestellt. In diesem Minikurs gilt die Aufmerksamkeit dem OTA LM13700, in dessen Datenblatt es 30 unterschiedliche anregende Application-Notes gibt. Viel Spass!

Gruss Euer
ELKO-Thomas

UPDATE: Synchronisation mit dem 230-VAC-Sinus-Nulldurchgang

Thomas Schaerer

Nach vier Jahren wieder mal ein kleines Update zum vorliegenden Elektronik-Minikurs. Neues ist nicht dazu gekommen. Aber beim Text mit Bild wurde einiges ergänzt und verbessert. Z.B. ist deutlicher hervorgehoben, worauf es ankommt, dass die Flanke eines Steuerimpulses mit dem Nulldurchgang der Sinusspannung des 230VAC-Netzes synchron verläuft und dies möglichst ohne unerwünschte Phasenverschiebung und trotzdem möglichst befreit von Störspannungen, welche der 230VAC-Netzspannung überlagert sind. Es gibt auch so genannte Rundsteuersignale die der 230VAC-Netzspannung überlagert sind. Auch das ist ein Problem zu dem es Lösungen gibt. Zu den Rundsteuersignalen gibt es entsprechende Grundlagen via Web.

Betreffs Phasenstabilität zeigt sich, dass die Referenzierung mit der Sekundärspannung eines Trafos, die zur Speisung der Schaltung dient, oder man verwendet dazu einen kleinen Zusatztrafo, die Stabilität des Phasenzustandes ist unsicher. Am Besten funktioniert es mit einer Direktnutzung der Netzspannung und diese dient direkt auch zur Niedervoltspeisung der Schaltung. Das geht mit Vorwiderstand, Elko und Z-Diode, weil der Stromverbrauch im untersten mA-Bereich niedrig genug und deshalb die Verlustleistung minimal ist.

Ein weiteres Thema zeigt, was bei gewissen Operationsverstärkern passiert und welche Folgen es haben kann, wenn eingangsseitig der Common-Mode-Bereich überschritten wird. Das ist grundsätzlich auch dann möglich, wenn ein solcher Opamp als Komparator benutzt wird. Speziell in diesem Fall eignet sich vor Übersteuerung ganz leicht den Einsatz von antiparallel geschalteten Dioden am Eingang.

Weitere Themen sind der Latchup-Effekt, der Unterschied zwischen Phase und Inversion bei der Verwendung eines aktiven Tiefpassfilter mit präziser Phasenverschiebung von 180 Grad.

Gruss Euer
ELKO-Thomas

UPDATE: Vom Overload-Stromsensor zur elektronischen Sicherung – Theorie und Praxis

Thomas Schaerer

Dieser Elektronik-Minikurs besteht aus zwei Teilen, bzw. aus zwei Links. Der erste Teil befasst sich damit, dass man keine kostspieligen Rail-to-Rail-Opamps benötigt, wenn man auf der Leitung der positiven Betriebsspannung den Strom detektieren möchte mittels eines Opamp in der Funktion als Komparator. Ein echter Komparator käme auch in Frage, ist aber nicht nötig. Warum dies möglich ist, liest man ausführlich im Theorie-Teil. Ebenso wird angedeutet, dass dies auch für eine negative Betriebsspannung gilt. Der Unterschied der verwendbaren Lowcost-Opamps liegt in deren Eingangsbeschaltung. Soviel zur kurzen Einleitung…

Die letzten Updates der beiden Teile Theorie und Praxis vom Januar und Februar 2018 wurden nochmal überarbeitet und mit ein paar zusätzlichen Links erweitert, um das Lesen zu erleichtern. Man beachte das Titelbild. Neu ist eine weitere Möglichkeit für den Stromsensor mit einer stabilen einstellbaren Referenzspannung. Als Basis, an Stelle einer Konstantstromquelle in Teilbild 2, dient in Teilbild 3 eine Bandgap-Spannungsreferenz BG.

Teilbild 4 zeigt in Kürze die „Elektronische Sicherung“ mit Relais oder Power-MOSFET. Was sich wozu besser eignet, liest man und ebenso was der ominöse neu eingefügte Widerstand mit dem ?-Zeichen bedeutet. Was soll ein Widerstand zum Eingang eines CMOS-Gatter, der eh schon extrem hochohmig ist? So hochohmig ist er aber nur, wenn alles „rund“ läuft. Wenn nicht, dann kann es dem NAND-Gatter IC:B1, bzw. dem ganzen IC ziemlich schlecht gehen ohne diesen ?-Widerstand.

Freiwillige Hausaufgabe: Erst selbst herausfinden, wozu es diesen ?-Widerstand (R15) benötigt, bevor man es liest im Praxisteil (Teil II). Vielen Spass. Kleiner Hinweis, man muss gewisse Kriterien von integrierten CMOS-Schaltungen kennen…

Gruss Euer
ELKO-Thomas

Vom Overload-Stromsensor zur elektronischen Sicherung – Theorie

Vom Overload-Stromsensor zur elektronischen Sicherung – Praxis

Frequenz-Verdoppler mit EXOR-Gatter

Thomas Schaerer

Das Thema hier ergänzt und erweitert den Grundlagen- und Anwendungskurs zum Thema EXOR-Logik. Im April 2016 ging es darum, dass ein Motorradfahrer mit einer einzigen LED den linken und rechten Blinker überwachen wollte. Er bat mich um Unterstützung. Es folgte zunächst ein Lösungsvorschlag mit den integrierten CMOS-EXOR-Gattern CD4070B oder CD4030B. Dazu gehörig ein nicht geringer Aufwand betreffs Überspannungsschutz. Alternativ dazu realisierte ich eine diskrete EXOR-Schaltung mit vier bipolaren Transistoren (BJT) und geringerem Gesamtaufwand.

In diesem Elektronik-Minikurs geht es um die eigentlich gut bekannte Schaltung, wie man mit einem EXOR-Gatter einen einfachen digitalen Frequenzverdoppler realisiert. Für relativ hohe Frequenzen funktioniert das problemlos. Bei niedrigen Frequenzen zeigen sich dann unerwünschte Schwingungen, wenn die Flanke des verzögerten Eingangssignales nicht steil genug ist. Dann müsste man EXOR-Logik haben mit Schmitt-Trigger-Eigenschaften. Dies gibt es jedoch nicht. Aber es gibt die alternative EXOR-Lösung mit NAND-Gattern und davon gibt es solche mit Schmitt-Trigger-Eigenschaften. Siehe Titelbild oben links.

Will man mit wenig Aufwand untersuchen, wie es zur unerwünschten Oszillation kommt, wird dies genau erklärt. Die Schaltung dazu ist ganz einfach, angedeutet oben rechts im Titelbild. Will man eine EXOR-Frequenzverdopplung im höheren, für CMOS zulässigen, Frequenzbereich, geht dies auch ohne RC-Glied durch den Einsatz freier EXOR-Gatter. Mit einem Gatter erhält man eine Impulsdauer von etwas 50 ns, wenn zwei sind es 100 ns und mit drei 150 ns. Eine kleine Experimentierschaltung im Titelbild unten rechts zeigt es.

Gruss Euer
ELKO-Thomas

UPDATE: Renovation eines „Steinzeit“-Netzgerätes 0.1 – 10 VDC / 3A

Thomas Schaerer

Es ist ein Netzgerät aus den 1980er-Jahren mit einstellbarer Ausgangsspannung zwischen 0.1 und 10 VDC mit einem maximalen Strom von 3 A. Die Strombegrenzung ist mittels Trimmpoti genau kalibrierbar im Bereich dieser 3 A. Was den Leistungstransistor betrifft, arbeitet dieser im Low-Dropout-Modus, wenn die Spannungsdifferenz knapp ist. Mit einem Trimmpoti kann man die maximale Ausgangsspannung definieren, die man mit dem Poti auf der Frontplatte einstellen kann. Damit lässt sich vermeiden, dass z.B. TTL- oder HCMOS-Versuchsschaltungen durch zu hohe Betriebsspannung zerstört werden. Eine LED zeigt an, wenn der maximale Strom erreicht ist und die Spannungsregelung nicht mehr korrekt arbeitet. Die leicht überarbeitete Schaltung erhielt eine alternative preiswertere Referenzspannungsquelle, die man bei nicht extremer Anforderung als Referenz- und Betriebsspannung für die interne Schaltung einsetzen kann. Dies macht den allfälligen Nachbau etwas preisgünstiger. Diese Quelle arbeitet nach dem Bandgap-Prinzip. Auch ohne Interesse an einem Nachbau bietet diese Schaltung einiges.

Man kann bei einer Revision auch eine alternative Schaltung mit hoher Integrationsdichte anstreben. Es gibt dafür integrierte lineare Spannungsregler mit hoher Leistung und so spart man Bauteile. Wirtschaftlich betrachtet, ist dies oft der richtige Weg. Hier im Elektronik-Kompendium und in meinen Elektronik-Minikursen geht es um praxisbezogenes Erlernen von elektronischer Schaltungstechnik. In diesem Minikurs richtet sich der Fokus auf das Studium betreffs der Spannungsregelung, Strombegrenzung (ist auch eine Regelung), eine veränderte angepasste Darlingtonschaltung und wie realisiert man eine einfache Überlastanzeige. Interessant und lehrreich für den Elektronik-Bastler, Elektronik-Azubi und für den werdenden Elektro-Ingenieur. Mit dem praktischen Umgang von Transistoren, Dioden, Opamps als Verstärker und Komparator, Spannungsregler und passiven Bauteilen, gewinnt man an nützlicher Erfahrung.

Gruss Euer
ELKO-Thomas

UPDATE: Einschaltstrombegrenzung für Netzteile mit mittelgrossen Ringkerntrafos

Thomas Schaerer

Verwendet man nur schon mittelgrosse Ringkerntrafos im unteren 100-VA-Bereich, gibt es Probleme. Ohne Begrenzung des Einschaltstromimpulses ist das Einschalten bei korrektem Stromwert einer superträgen Schmelzsicherung im Primärkreis unmöglich. Bei einem solchen Ringkerntrafo müsste eine superträge Schmelzsicherung mit einem überhöhten Stromwert, also deutlich höher als der primäre Trafo-Nennstrom, eingesetzt werden. Damit ist allerdings der Trafo bei Überlast unzureichend geschützt. Die thermische Auswirkung davon kann gefährliche Folgen haben. Auch wenn man diesen Trick noch so oft in elektrischen oder elektronischen Geräten sieht, er ist nicht erlaubt. Man beachte das Titelbild für den weiteren Text.

Bilder 1 und 2: Die leider immer wieder gezeigte Schaltung mit einem  vorgeschalteten Leistungswiderstand zur Primärwicklung, der nach einer kurzen Verzögerungszeit mittels Relaiskontakt überbrückt wird, ist ebenfalls untauglich. Warum das so ist, ist genau beschrieben und auch warum es mit einem Leistungs-NTC, so genannter Heissleiter, erlaubt ist und warum trotzdem die zeitverzögerte Überbrückung des NTC mittels
Relaiskontakt vorteilhaft und empfehlenswert ist.

Bild 3: Kommen grosse Ringern- oder auch andere Trafos im kVA-Bereich zum Einsatz, empfiehlt sich eine ganz andere Methode. Während der Einschaltphase wird der Eisenkern vormagnetisiert. Danach folgt beim vollen Einschaltvorgang die erste Sinushalbwelle in entgegengesetzter Richtung zur vorherigen Richtung der Vormagnetisierung. Dies vermeidet die Eisenkernsättigung. Wie das funktioniert erläutert ein Artikel mit dem Titel „Sanfter Start durch Vormagnetisierung“ (Firma EMEKO).

Den Link zur Webseite der Firma EMEKO hatte ich wegen Renovation temporär ausgeschaltet. Nun ist der Link wieder aktiv mit zusätzlichen Informationen. Die für den Minikurs wichtigen Inhalte habe ich gelesen und neu als Link reingestellt. Diese Informationen zu lesen sind auch interessant und lehrreich wenn man keinen Bedarf hat ein Produkt zu kaufen. Das ist meine einzige Motivation, warum ich EMEKO in diesem Elektronik-Minikurs erwähne. Es ist selbstverständlich für den Eigenbedarf nicht verboten, selbst eine Schaltung zu realisieren, die nach dem selben Prinzip der Vormagnetiesierung arbeitet. Eine gute praktisch Übung wäre dies auf jeden Fall. Eine Schaltung kann man mit Fug und Recht bei EMEKO nicht herunterladen. Dies wäre ja auch nicht der Sinn der Übung…

Bild 2: Benötigt man für isolationskritische medizinische Anwendungen einen mittelgrossen Ringkernrafo, gilt ebenfalls die NTC-Relais-Methode als die geeignete Wahl. Dies allerdings mit dem Unterschied, dass, wegen der galvanisch sicheren Trennung, die NTC/Relais-Steuerung nur auf der Primärseite des Trafo erfolgen darf. Zum Einsatz kommt ein kleines Kondensator-Netzteil (C-Netzteil).
