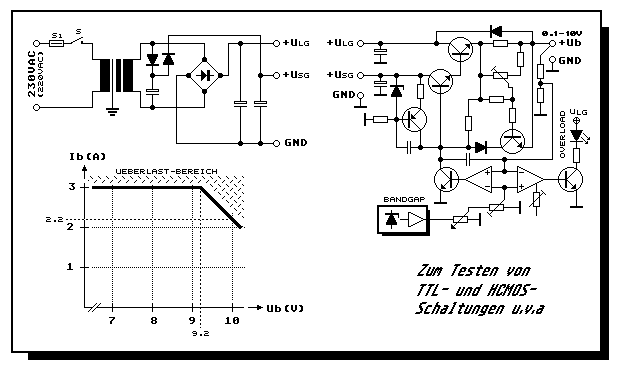

Es ist ein Netzgerät aus den 1980er-Jahren mit einstellbarer Ausgangsspannung zwischen 0.1 und 10 VDC mit einem maximalen Strom von 3 A. Die Strombegrenzung ist mittels Trimmpoti genau kalibrierbar im Bereich dieser 3 A. Was den Leistungstransistor betrifft, arbeitet dieser im Low-Dropout-Modus, wenn die Spannungsdifferenz knapp ist. Mit einem Trimmpoti kann man die maximale Ausgangsspannung definieren, die man mit dem Poti auf der Frontplatte einstellen kann. Damit lässt sich vermeiden, dass z.B. TTL- oder HCMOS-Versuchsschaltungen durch zu hohe Betriebsspannung zerstört werden. Eine LED zeigt an, wenn der maximale Strom erreicht ist und die Spannungsregelung nicht mehr korrekt arbeitet. Die leicht überarbeitete Schaltung erhielt eine alternative preiswertere Referenzspannungsquelle, die man bei nicht extremer Anforderung als Referenz- und Betriebsspannung für die interne Schaltung einsetzen kann. Dies macht den allfälligen Nachbau etwas preisgünstiger. Diese Quelle arbeitet nach dem Bandgap-Prinzip. Auch ohne Interesse an einem Nachbau bietet diese Schaltung einiges.
Man kann bei einer Revision auch eine alternative Schaltung mit hoher Integrationsdichte anstreben. Es gibt dafür integrierte lineare Spannungsregler mit hoher Leistung und so spart man Bauteile. Wirtschaftlich betrachtet, ist dies oft der richtige Weg. Hier im Elektronik-Kompendium und in meinen Elektronik-Minikursen geht es um praxisbezogenes Erlernen von elektronischer Schaltungstechnik. In diesem Minikurs richtet sich der Fokus auf das Studium betreffs der Spannungsregelung, Strombegrenzung (ist auch eine Regelung), eine veränderte angepasste Darlingtonschaltung und wie realisiert man eine einfache Überlastanzeige. Interessant und lehrreich für den Elektronik-Bastler, Elektronik-Azubi und für den werdenden Elektro-Ingenieur. Mit dem praktischen Umgang von Transistoren, Dioden, Opamps als Verstärker und Komparator, Spannungsregler und passiven Bauteilen, gewinnt man an nützlicher Erfahrung.
Gruss Euer
ELKO-Thomas
