Widerstand

Widerstand

Wichtig

Ein Widerstand ist zwar ungepolt, doch auch er kann kaputt gehen, wenn er zu viel Spannung oder zu viel Strom ausgesetzt wird. Die relevante Größe ist die elektrische Leistung in Watt (W) oder Milliwatt (mW). Das ist mathematisch ein Produkt aus Spannung und Strom. In der Regel verwendet man Widerstände mit maximal 250 mW bzw. 0,25 W Verlustleistung. In der Regel ist das bei kleinen Spannungen bis 9 V und kleine Ströme bis 25 mA unproblematisch.
Hinweis: Widerstände, die mit einer zu großen Leistung betrieben werden, werden heiß und brennen durch. Dann qualmt es etwas und der Widerstand färbt sich braun bis schwarz.

  • Begrenzen des elektrischen Stroms
  • Begrenzen der elektrischen Spannung
  • Einstellen von Strom und Spannung

Mit einem Widerstand kann man Strom und Spannung in einer Schaltung begrenzen und bestimmte Spannungs- und Stromwerte an bestimmten Punkten in einer Schaltung einstellen.
Um einen bestimmten Widerstandswert zu errechnen, verwendet man das Ohmsche Gesetz.

In der praktischen Elektronik unterscheidet man zwischen Kohleschichtwiderständen und Metallfilmwiderständen.

Kennzeichnung von Widerständen

Kennzeichnung von Widerständen

Widerstände werden in der Regel durch Farbringe gekennzeichnet. Je nach Art des Widerstandsmaterials, werden 4 oder 5 Ringe verwendet.

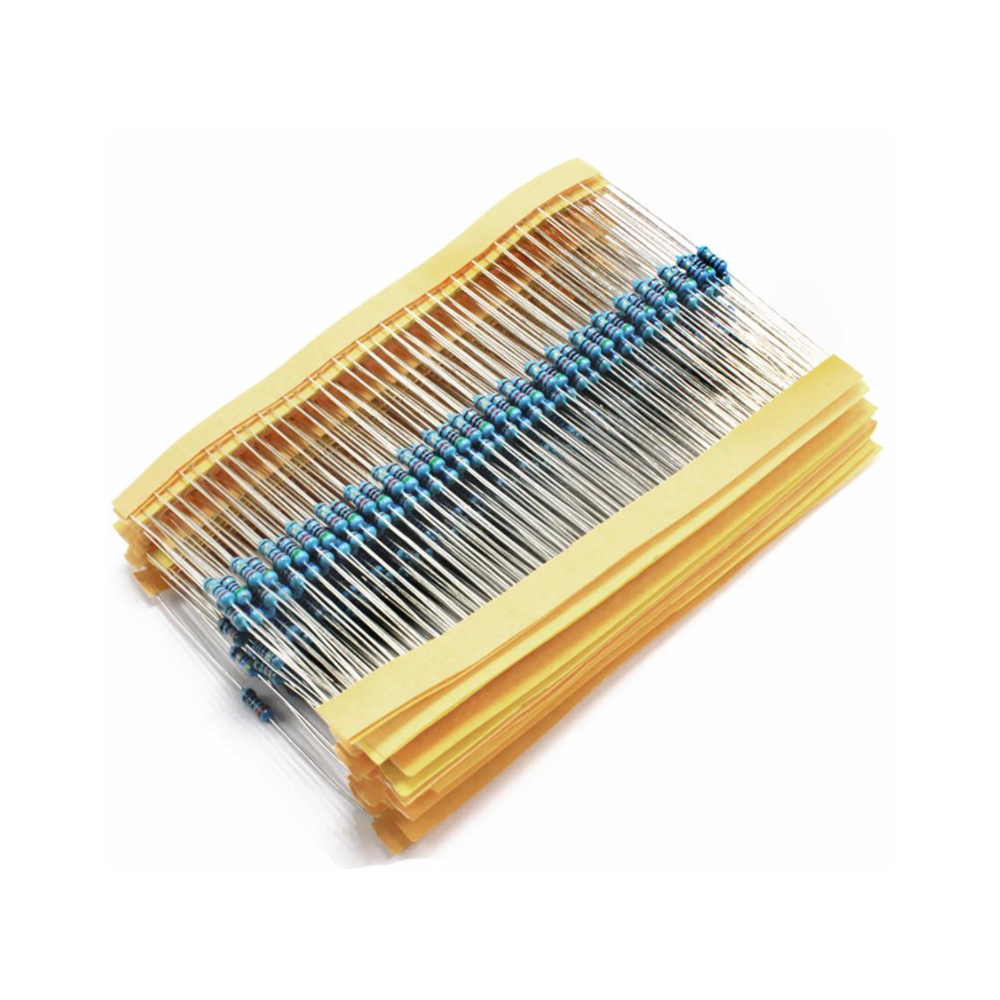

Kohleschichtwiderstände haben meist einen Beige (Mischung aus Weiß und Braun) gefärbten Widerstandskörper und weisen typischerweise 4 Ringe auf. Metallfilmwiderstände haben meist einen Hellblau gefärbten Widerstandskörper und weisen typischerweise 5 Ringe auf.

Die Ringe entsprechen einem internationalen Farbcode zur Kennzeichnung und Bestimmung des Widerstandswertes in Ω, sowie der Toleranz dieses Wertes. Um die Werte abzulesen, behilft man sich mit einer Tabelle.

Beispiele

Kohleschichtwiderstände mit 4 Ringen

1. Ring 2. Ring 3. Ring Wert Kurzform
Braun Schwarz Schwarz 10 Ω 10R
Braun Schwarz Braun 100 Ω 100R
Rot Rot Braun 220 Ω 220R
Orange Orange Braun 330 Ω 330R
Braun Schwarz Rot 1 kΩ 1K
Rot Schwarz Rot 2 kΩ 2K
Grün Braun Rot 5,1 kΩ 5K1
Braun Schwarz Orange 10 kΩ 10K
Braun Schwarz Gelb 100 kΩ 100K
Braun Schwarz Grün 1 MΩ 1M

Der 4. Ring ist die Toleranz in %.

Metallfilmwiderstände mit 5 Ringen

1. Ring 2. Ring 3. Ring 4. Ring Wert Kurzform
Braun Schwarz Schwarz Gold 10 Ω 10R
Braun Schwarz Schwarz Schwarz 100 Ω 100R
Rot Rot Schwarz Schwarz 220 Ω 220R
Orange Orange Schwarz Schwarz 330 Ω 330R
Braun Schwarz Schwarz Braun 1 kΩ 1K
Rot Schwarz Schwarz Braun 2 kΩ 2K
Grün Braun Schwarz Braun 5,1 kΩ 5K1
Braun Schwarz Schwarz Rot 10 kΩ 10K
Braun Schwarz Schwarz Orange 100 kΩ 100K
Braun Schwarz Schwarz Gelb 1 MΩ 1M

Der 5. Ring ist die Toleranz in %.

Schaltungen und Experimente mit Widerständen
