Glasfaserkabel
Laser-optimierte Multimodefasern
| Fasertypen | Fast Ethernet | Gigabit Ethernet | 10 Gigabit Ethernet | 40 Gigabit Ethernet | 100 Gigabit Ethernet |
|---|---|---|---|---|---|
| OM1 Faser (62,5/125 µm) | 2.000 m (FX) | 275 m (SX) | 33 m (SR) | nicht spezifiziert | nicht spezifiziert |
| OM2 Faser (50/125 µm) | 2.000 m (FX) | 550 m (SX) | 82 m (SR) | nicht spezifiziert | nicht spezifiziert |
| OM3 Faser (50/125 µm) | 2.000 m (FX) | 550 m (SX) | 300 m (SR) | 100 m (SR4) | 100 m (SR10) |
| OM4 Faser (50/125 µm) | 2.000 m (FX) | 1.000 m (SX) | 550 m (SR) | 150 m (SR4) | 150 m (SR10) |
Farbcode der Bündel bzw. Fasern
Es gibt den Farbcode von Telcordia (ehemals Bellcore) und der Deutschen Telekom. Beide werden zur Festlegung der Fasern-Reihenfolge verwendet.
| Farbcode (Bündel-/Fasernfarbe) | ||
|---|---|---|
| Nr. | Deutsche Telekom | Telcordia |
| 1. | Rot | Blau |
| 2. | Grün | Orange |
| 3. | Blau | Grün |
| 4. | Gelb | Braun |
| 5. | Weiß | Grau |
| 6. | Grau | Weiß |
| 7. | Braun | Rot |
| 8. | Violett | Schwarz |
| 9. | Türkis | Gelb |
| 10. | Schwarz | Violett |
| 11. | Orange | Rosa |
| 12. | Rosa | Türkis |
Außenkabel
Für die Primärverkabelung werden spezielle Außenkabel oder Universalkabel verwendet. Diese MPC-Kabel (Multi Purpose Cables = Innen-/Außenkabel) bieten die üblichen Außenkabeleigenschaften.
- nichtmetallischer Nagetierschutz
- Längswasserdichtigkeit (IEC 60794-1-2-F5) zur Vermeidung der Weiterleitung eindringenden Wassers bei Kabelmantelbeschädigung
- UV-Beständigkeit
- Mikrobenbeständigkeit (direkte Verlegung im Erdreich möglich)
- LSZH-Eigenschaften (Low Smoke Zero Halogen) beim Einsatz in Gebäuden

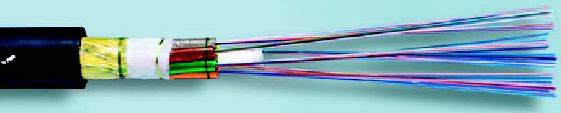

Innen-/Außenkabel MPC - A-DQ(ZN)H 5x12 LG

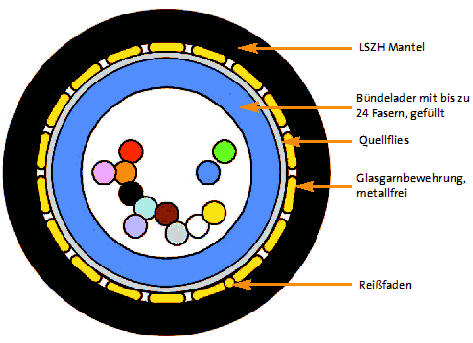

Innen-/Außenkabel MPC - A-DQ(BN)H 1x12
Innenkabel
Im Sekundär- und Tertiärbereich werden ausschließlich Innenkabel verwendet.
- nicht korrosiv (IEC 60754-2)
- raucharm (IEC 61034)
- flammenwidrig (IEC 60332-1 oder 3)
- EMV gerecht
- keine Erdung oder Potentialausgleich notwendig
- kein Blitzschutz erforderlich

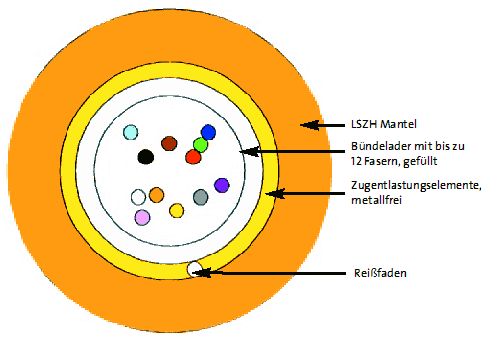

Innenkabel - J-DH 1x12

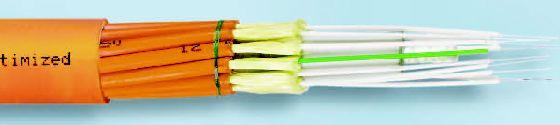

Innenkabel Breakout-Kabel - T-VHH 2 / T-VHH 8
Dieser Artikel entstand mit freundlicher Unterstützung durch Corning Cable Systems.
