Steckboard mit Zubehör

Eine Steckbrett ist eine Experimentier-Platine, die auch „Steckbrett“ oder „Steckboard“ genannt wird. Auf dem Steckbrett lassen sich elektronische Bauteile durch Stecken mechanisch befestigen und zu Schaltungen elektrisch verbinden.

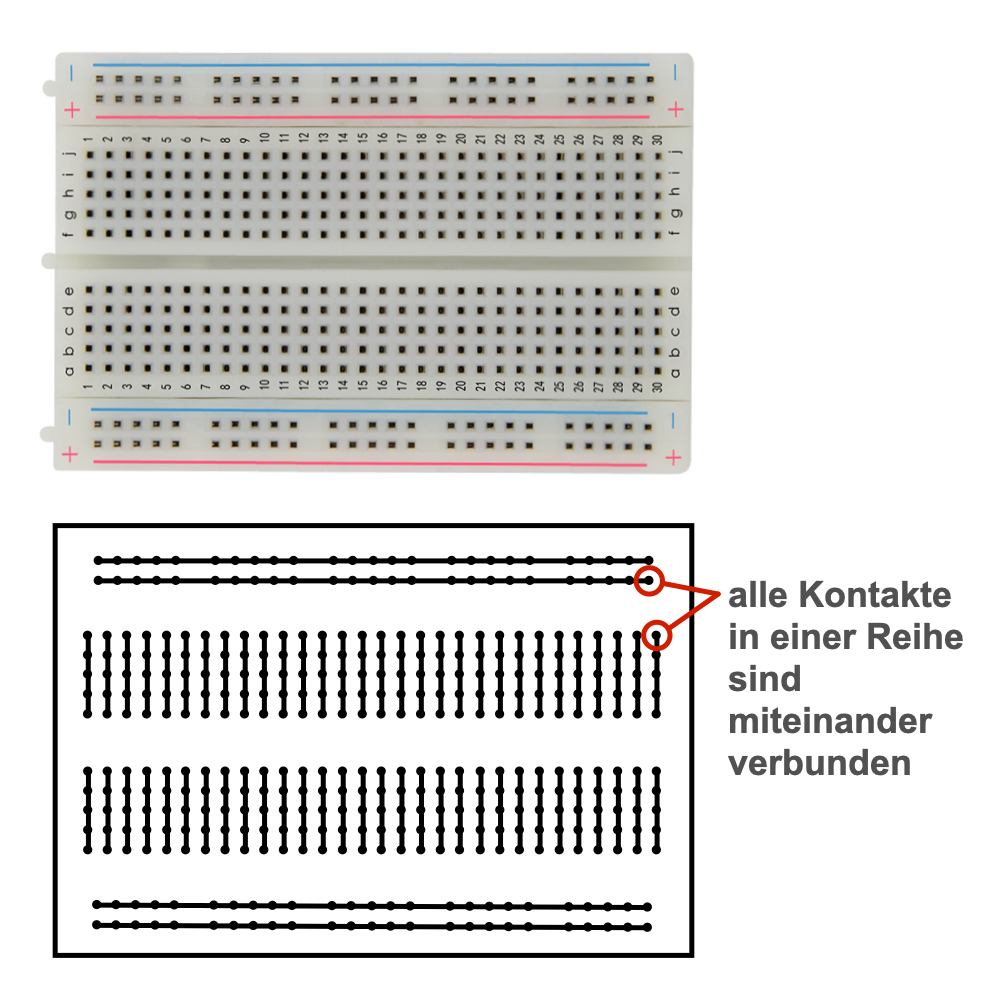

Das Steckbrett wird im Englischen oft „Solderless Breadboard“ genannt, womit angedeutet wird, dass das Verbinden mit dem Steckbrett lötfrei erfolgt. Das Steckbrett hat 400 Kontakte im 2,54-mm- bzw. 1/10-Zoll-Raster, die reihenweise miteinander verbunden sind. In der Mitte befindet sich ein breiter Steg, damit die Anschlüsse von integrierten Schaltungen (ICs) in DIL-Bauform voneinander getrennt sind.
Über die rot und blau markierten Seitenleisten (im Bild oben und unten) erfolgt in der Regel die Stromversorgung für die gesteckten Schaltungen.
Über die Kontaktreihen und zusätzliche Drahtbrücken werden die einzelnen Bauteile miteinander verbunden.

Steckbrett jetzt bestellen

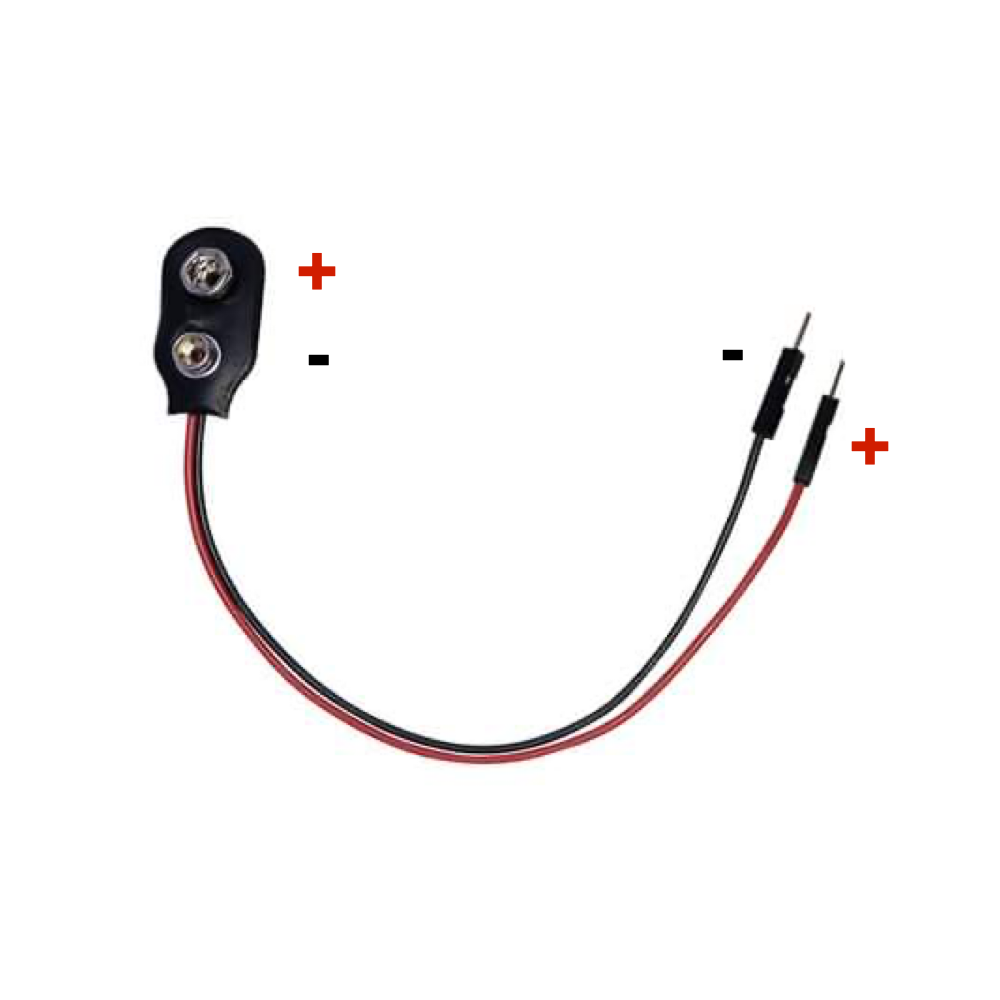

Damit eine Verbindung von der Batterie auf das Steckbrett möglich ist, braucht man einen Batterie-Adapter. Das ist ein Adapter, der auf der einen Seite die genormten Kontakte zur 9V-Block-Batterie hat und normalerweise auf der anderen Seite abisolierte und verzinnte Adern. Die Adern-Enden steckt man dann in eine Kontaktreihe des Steckbretts. Optimalerweise sind die Adern-Enden mit Steckverbindungen verstecken, die sich leichter in die Steckkontakte des Steckbretts stehen lassen und dort eine bessere mechanische und elektrische Verbindung haben.

Da man die Verbindung zur Batterie in einer elektronischen Schaltung öfter braucht, gibt es für die Stromversorgung eigene Kontaktreihen. Typischerweise nimmt man rot für die positive Spannung und blau für 0 Volt bzw. Ground (GND), auch Masse genannt.
Der Batterie-Adapter hat in der Regel eine rote und eine schwarze Ader. Rot verbindet man mit der rot markierten Kontaktreihe und schwarz mit der blau markierten Kontaktreihe.

9V-Batterie-Adapter jetzt bestellen

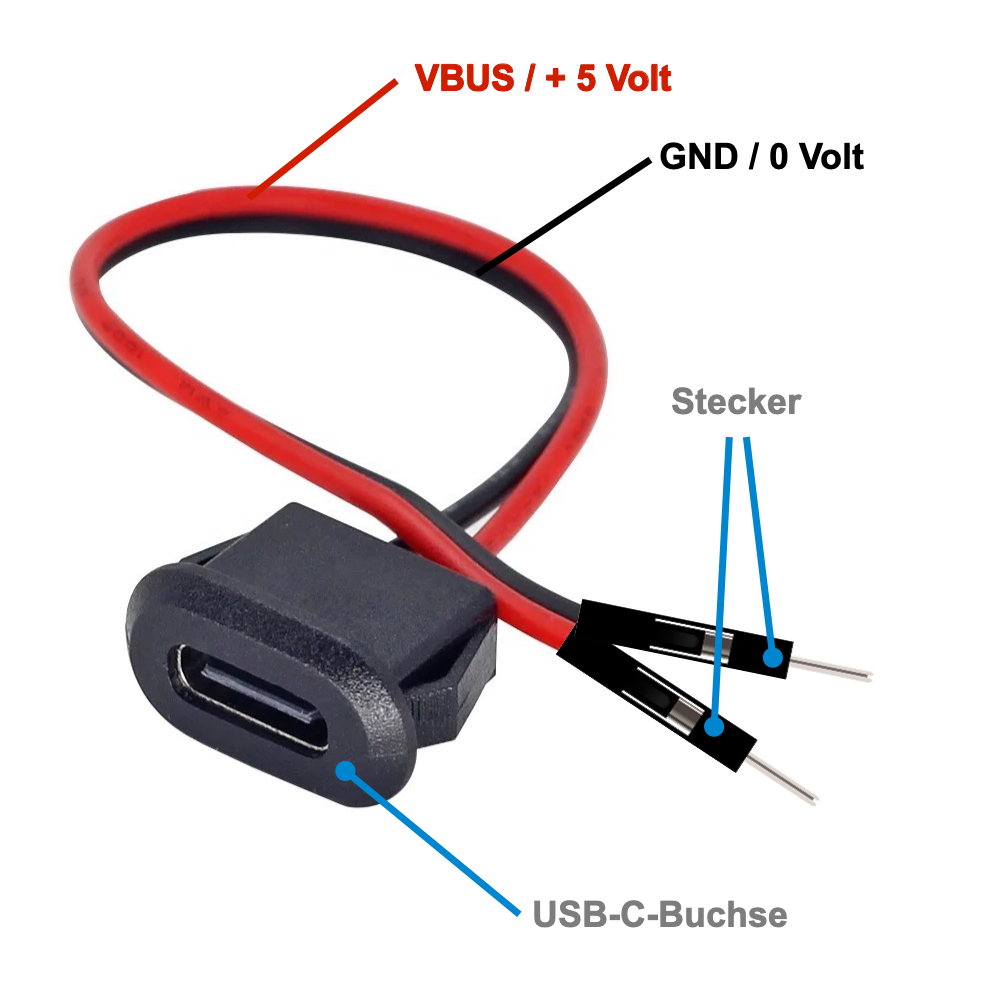

Um ein USB-Netzteil zur Speisung von Schaltungen auf einem Steckbrett nutzen zu können, bietet sich ein USB-C-Adapter an, in den auf der einen Seite ein USB-Kabel mit USB-C-Stecker eingesteckt wird und der auf der anderen Seite offene Anschlussleitungen bereitstellt. Idealerweise sind die Leitungsenden bereits mit Steckpins versehen, sodass sie sich einfach in die Kontakte des Steckbretts einstecken lassen und eine zuverlässige mechanische sowie elektrische Verbindung gewährleisten.

Ein passiver USB-C-Adapter hat nur eine rote und eine schwarze Ader. Rot führt +5 Volt vom VBUS der USB-Versorgungsleitung, die man mit der rot markierten Kontaktreihe des Steckbretts verbindet und schwarz vom Ground (GND) bzw. Masse mit der Blau markierten Kontaktreihe.

Wichtig ist jedoch: Ein rein passiver USB-C-Adapter stellt die 5 Volt vom VBUS-Pin nur dann bereit, wenn er von einem USB-Netzteil mit USB-A-Ausgang gespeist wird. Bei einem reinen USB-C-Kabel ist dies nicht der Fall, da ein USB-C-Port erst dann Spannung liefert, wenn auf der CC-Leitung ein angeschlossenes Gerät als Verbraucher signalisiert wird. Diese Aushandlung findet bei einem rein passiven Adapter nicht statt, weshalb ein einfaches USB-C-auf-offene-Adern-Kabel ohne vorherige Einspeisung über USB-A keine Spannung bereitstellt.

Warnung: Nicht den USB-C von einem Computer zur Speisung verwenden. Wenn man an den Kabelenden des Adapters Schaltungsfehler oder Kurzschlüsse produziert, dann kann dabei der USB-C-Port oder der Computer Schaden nehmen. Um das zu vermeiden, sollte man ein USB-Netzteil oder -Ladegerät verwenden. Wenn das kaputt geht, dann lässt es sich leichter und günstiger ersetzen.

USB-C-Adapter jetzt bestellen

Es ist durchaus üblich, dass man ein USB-Ladegerät mit einem USB-C-Stecker am Ladekabel hat. Beispielsweise für ein Handy, Smartphone oder Tablet. Grundsätzlich eignet sich jedes dieser Ladegeräte als Stromversorgung von elektronischen Schaltungen, sofern die Schaltungen für ungefähr 5 Volt geeignet sind.
Dafür braucht man nur noch einen USB-C-Adapter, bei dem man auf der einen Seite das USB-C-Kabel einstecken kann und auf der anderen Seite offene Adern hat, die man mit dem Steckbrett verbinden kann. Optimalerweise sind die Adern-Enden mit Steckverbindungen versehen, die sich leichter in die Steckkontakte des Steckbretts stecken lassen und dort eine bessere mechanische und elektrische Verbindung haben.

Der USB-C-Adapter hat in der Regel eine rote und eine schwarze Ader. Rot führt +5 Volt vom VBUS der USB-Versorgungsleitung, die man mit der rot markierten Kontaktreihe des Steckbretts verbindet und schwarz vom Ground (GND) bzw. Masse mit der Blau markierten Kontaktreihe.

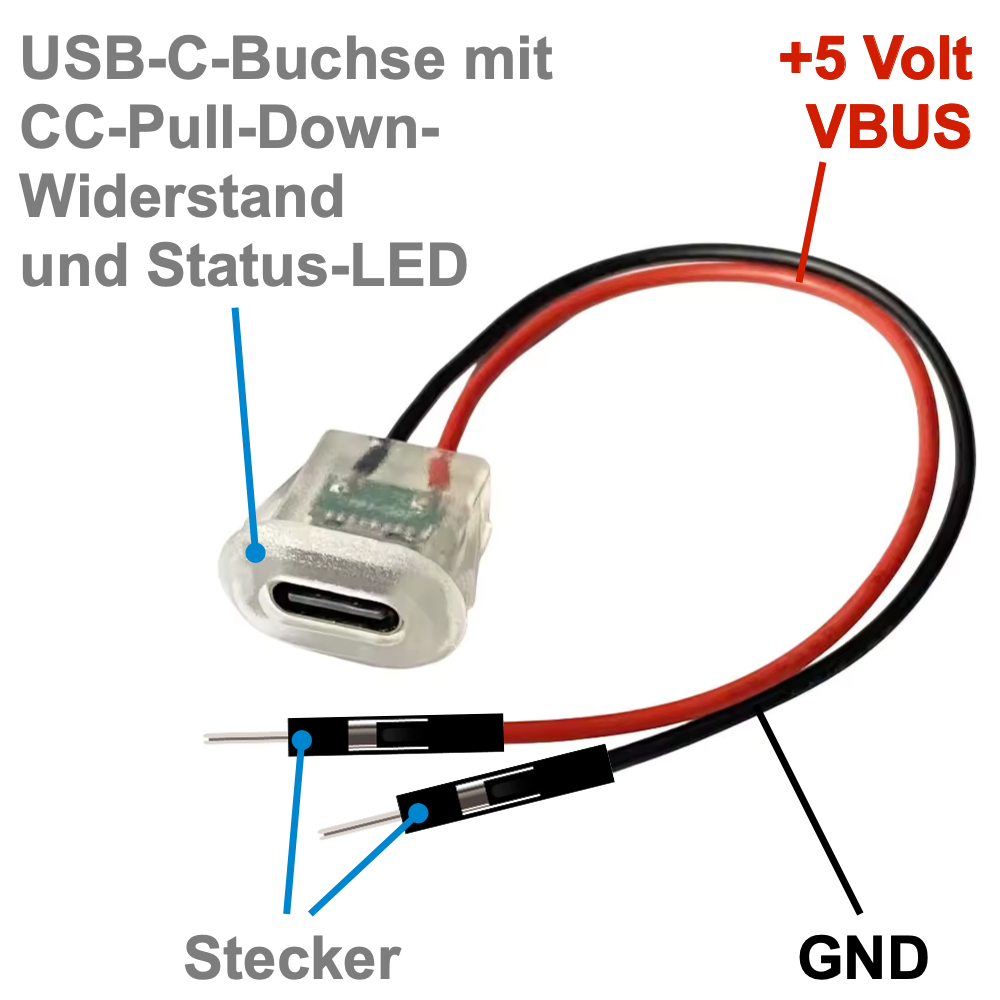

Die Besonderheit dieses USB-C-Adapters ist, dass über die CC-Leitungen dem USB-C-Netzteil anzeigt, dass er ein Verbraucher ist. Das erkennt man an der leuchtenden LED im Adapter-Gehäuse. In diesem Fall liegen 5 Volt an den Adern-Enden an.

Warnung: Nicht den USB-C vom Computer zur Speisung verwenden. Wenn man an den Kabelenden des Adapters Schaltungsfehler oder Kurzschlüsse produziert, dann kann dabei der USB-C-Port oder der Computer Schaden nehmen. Um das zu vermeiden, sollte man ein USB-Netzteil oder -Ladegerät verwenden. Wenn das kaputt geht, dann lässt es sich leichter und günstiger ersetzen.

USB-C-Adapter jetzt bestellen

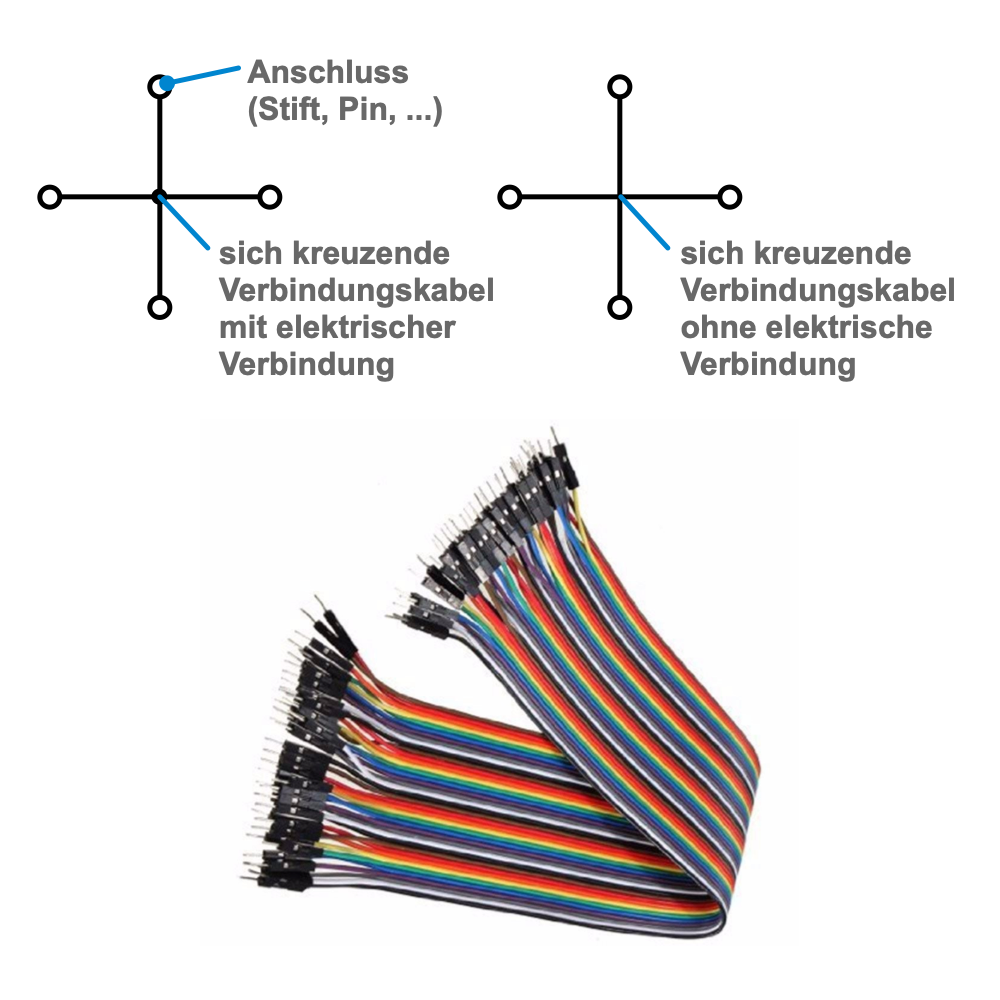

Steckverbindungskabel oder auch nur Verbindungskabel dienen zum Verbinden von Bauelementen, Schaltungen und Geräten.
Bei elektrischen Steckverbindungen unterscheidet man den männlichen Teil einer Steckverbindung (mit nach außen weisenden Kontaktstiften) und den weiblichen Teil (mit nach innen weisenden Kontaktöffnungen). Den männlichen Teil bezeichnet man als Stecker, wenn er sich an einem Kabelende befindet. Den weiblichen Teil bezeichnet man richtigerweise als Kupplung, wenn er sich an einem Kabelende befindet. Manchmal sagt man auch Buchse dazu.

Verbindungskabel jetzt bestellen

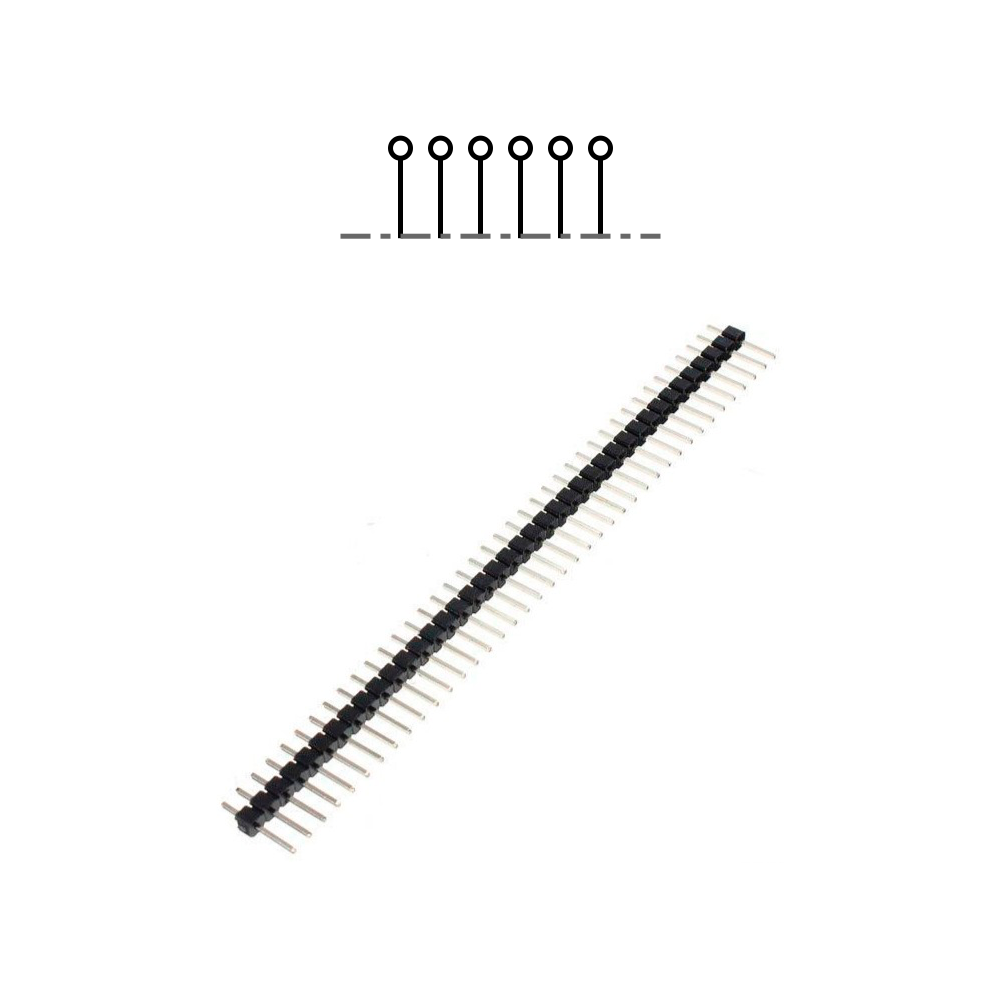

Eine Stiftleiste, im Englischen Pin-Header genannt, ist ein Steckverbinder mit mehreren in Reihe angeordneten stiftartigen Kontakten. Stiftleisten sollen eine oder auch mehrere Verbindungen von einer Platine zu anderen Baugruppen herstellen. Die dabei verwendeten Verbindungskabel sind oft Flachbandkabel oder einzelne Verbindungskabel mit Kupplungen oder Buchsen als Kontakte.

In der Elektrotechnik und Elektronik dient eine Klemmleiste zum Anschluss von Kabeln und Leitungen. Sie sind die Schnittstelle zwischen unterschiedlichen System und dem Leitungsnetz. Sie dienen zum Verteilen von Signalen und Spannungen und Verbinden von Bauteilen und Schaltungen.

Klemmleisten gibt es in unterschiedlichen Bauformen mit unterschiedlichen Befestigungen, um eine mechanisch und elektrisch stabile Verbindung zu ermöglichen. Dazu werden Kabel zwischen zwei metallische Kontaktflächen geklemmt und dieser Kontakt durch eine Schraube fixiert. Damit vermeidet man den berühmten Wackelkontakt, der von einer mechanisch instabilen Verbindung herrührt.

Typischerweise werden Klemmleisten auf Platinen gelötet. Allerdings ist der Pin-Abstand standardisiert und passt auch auf das Rastermaß von Steckbrettern. Hier lassen sich mit Klemmleisten gelötete und ungelötete Litzekabel mechanisch und elektrisch stabiler mit dem Steckbrett verbinden.
