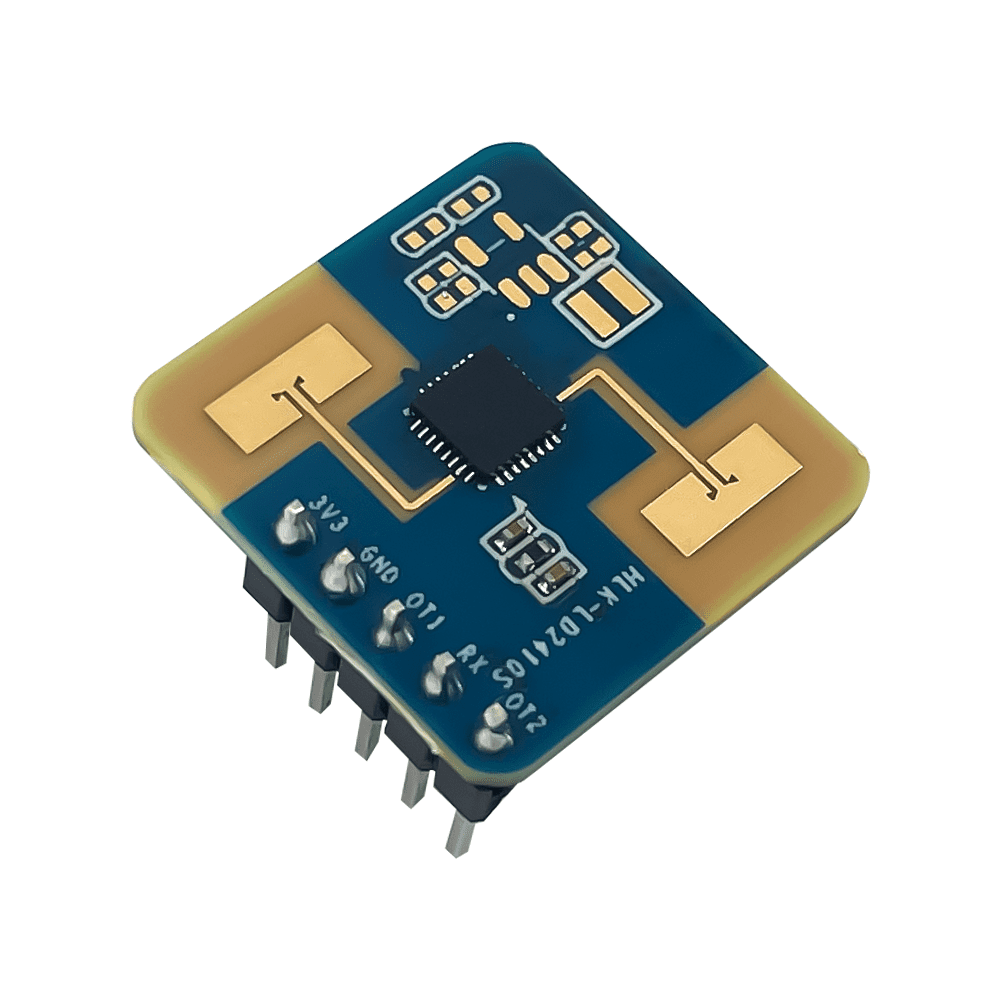

HLK-LD2410- Sensor zur Erfassung menschlicher Präsenz für 24 GHz

Der Präsenzmelder HLK-LD2410 von Hi-Link auf Basis des Chips ICL1112 ist ein Sensor zur Erfassung von menschlicher Anwesenheit. Er erkennt wirklich, ob jemand da ist, auch ohne Bewegung. Er arbeitet auf mehrere Meter Entfernung und erfasst auch kleine Bewegungen, unabhängig von Licht, Temperatur oder Hindernissen. Der Sensor kann also auch hinter geeigneten, nichtmetallischen Abdeckungen betrieben werden. Das ist ideal für unsichtbare Präsenzerkennung.

Der HLK-LD2410 arbeitet im Frequenzbereich von 24,05 – 24,25 für das Kurzstreckenradar (24 GHz). In der EU ist dieser Frequenzbereich für Innenanwendungen grundsätzlich erlaubt, solange die Nutzung den geltenden Vorschriften entspricht. Das Frequenzband bei 24 GHz wird als lizenzfreies ISM-Band genutzt und kann für verschiedene Anwendungen, wie z. B. Sensoren und Netzwerke, verwendet werden. Diese Allgemeinzuteilung ist bis zum 31.12.2032 befristet.

Die Erkennungsreichweite hängt stark davon ab, wo und wie das Modul angebracht ist. Empfohlen wird eine Wandmontage in einer Höhe von 1,5 bis maximal 2 Metern, womit die maximale Erkennungsreichweite erreicht werden kann. Eine Deckenmontage ist auch möglich, wenn man dabei die maximale Höhe in Abhängigkeit der Erkennungsbreite mit dem horizontalen und vertikalen Winkel berücksichtigt.

Anwendungsmöglichkeiten finden sich in Sicherheitssystemen, der Gebäudeautomation, Geschwindigkeitsmessung, Füllstandsermittlung, Kollisionserkennung, Bewegungserkennung und Bewegungsmessung.

Gemeinsame Leistungsmerkmale

• Frequenzbereich: 24,5 bis 24,25 GHz
• Horizontaler Winkel: ±60°
• Vertikaler Winkel: ±35°
• Digitaler Ausgang: High- und Low-Level
• Datenausgabe: UART (RX/TX)

Unterschiede

Die Unterschiede der Sensoren der LD2410-Serie liegen im Detail:

• Bereich der Betriebsspannung
• Stromverbrauch
• Bluetooth-Fähigkeit und Software-Unterstützung
• Konfigurationsmöglichkeit
• Erfassungsbereich bei Bewegung
• Erfassungsbereich ohne Bewegung
• Geschwindigkeit
• Auflösung des Erfassungsbereichs

Darüberhinaus gibt es andere Sensor-Module, die nicht nur generell menschliche Anwesenheit erfassen können, sondern auch deren Anzahl. Das geht soweit, dass das Sensor-Modul sogar die Daten der Bewegungsrichtung von mehreren Personen liefern kann.

HLK-LD2410

• Betriebsspannung: 5 Volt (bis 12 Volt)
• O-Pegel: 3,3 Volt
• Durchschnittlicher Strom: 80 mA
• Erkennungsbereich: 0,75 bis 6 Meter

HLK-LD2410D

• Betriebsspannung: 3,0 bis 3,6 Volt / 4,5 bis 5,5 Volt
• IO-Pegel: 3,3 Volt
• Durchschnittlicher Strom: 50 mA (max. Strom größer als 200 mA)
• Erkennungsbereich (bewegungslos): bis 4 Meter (Wandmontage bei 1,5 Meter)
• Erkennungsbereich (schnelle Bewegung): bis 6 Meter (Wandmontage bei 1,5 Meter)

HLK-LD2410B

• Betriebsspannung: 5,0 Volt
• O-Pegel: 3,3 Volt
• Durchschnittlicher Strom: 79 mA (max. Strom größer als 200 mA)
• Erkennungsbereich: bis 5 Meter (Wandmontage bei 1,5 Meter)
• Besonderheit: Bluetooth-Sender zur Kommunikation mit einer Smartphone-App

HLK-LD2410C

• Betriebsspannung: 5 Volt (bis 12 Volt)
• O-Pegel: 3,3 Volt
• Durchschnittlicher Strom: 79 mA (max. Strom größer als 200 mA)
• Erkennungsbereich: bis 5 Meter (Wandmontage bei 1,5 Meter)
• Besonderheit: Bluetooth-Sender zur Kommunikation mit einer Smartphone-App

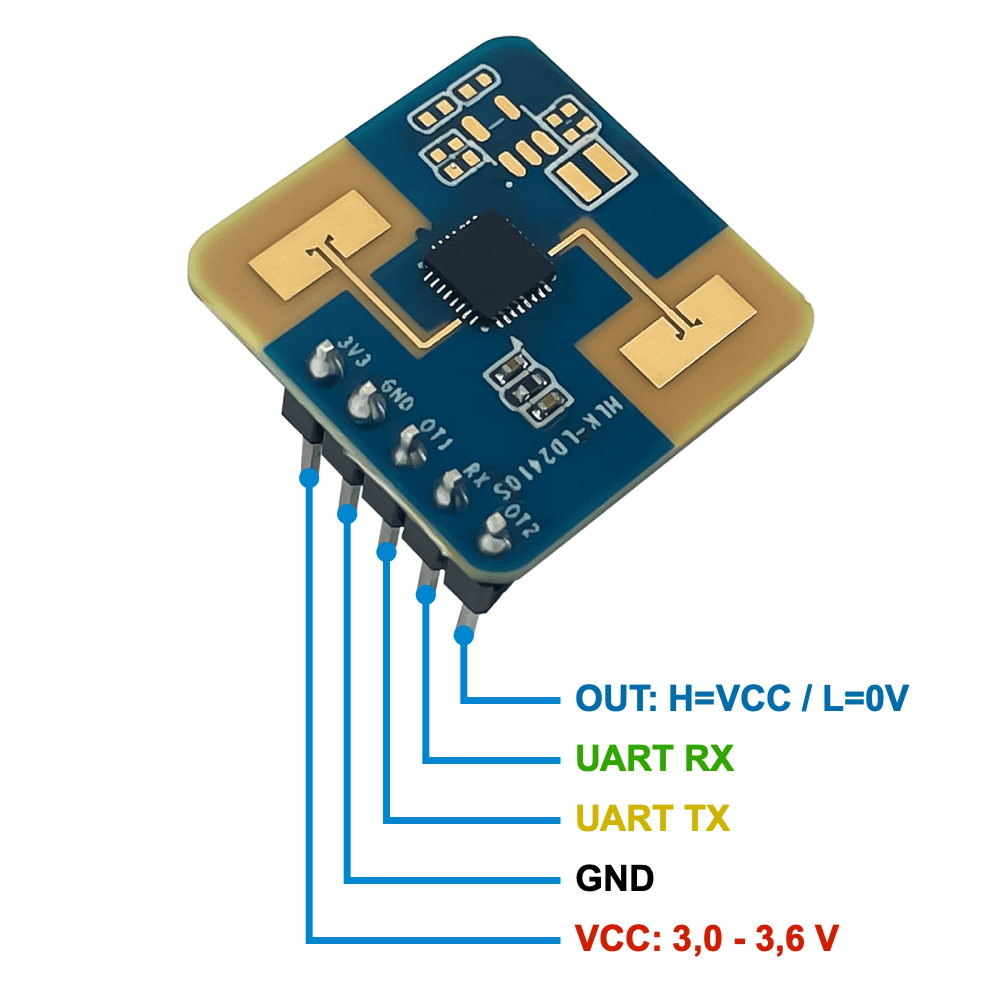

• Betriebsspannung: 3,3 Volt (3,0 bis 3,6 V)
• IO-Pegel: 3,3 Volt
• Durchschnittlicher Strom: 0,12 mA / max. 0,6 mA (unter 1 mA)
• Erkennungsbereich (mit Bewegung): 0,2 bis 10 Meter (Wandmontage bei 1,5 Meter)
• Erkennungsbereich (ohne Bewegung): 0,2 bis 4 Meter (Wandmontage bei 1,5 Meter)
• Besonderheit: Ultra-Low-Power-Sensor
