Praktische und nützliche Schaltungen als Bausatz
Auffällig ist, dass viele elektrische Schaltungen auf denselben einfachen Grundschaltungen basieren. Die Idee ist ebenso simpel wie genial: Statt jede Grundschaltung auf dem Steckbrett immer wieder neu zusammenzustecken, kann man **kleine, eigenständige Module** bauen, die sich wie fertige Bauteile behandeln lassen.
Als mechanische Basis dienen dabei eine oder mehrere Klemmleisten, in die die Bauteile festgeschraubt werden. Diese Lösung ist robust, flexibel und ideal zum Experimentieren. Wenn die Klemmleisten ein Rastermaß von 5,00 oder 5,08 mm haben, dann kann man sie auch auf ein Steckbrett stecken und mit Verbindungskabel miteinander verbunden werden.
Beispiele für nützliche Schaltungen
- Polaritätsanzeige
- Durchgangsprüfer
- Bauteil-Tester
- 9-Volt-Batterie-Tester
- LED-Lampe
- Stromausfall-Monitor
- Alarmschaltung mit Selbsthaltung und Reset
- Auto-Power-Off für Mikrocontroller
- ...
Polaritätsanzeige
Durchgangsprüfer
Bauteil-Tester
9-Volt-Batterie-Tester

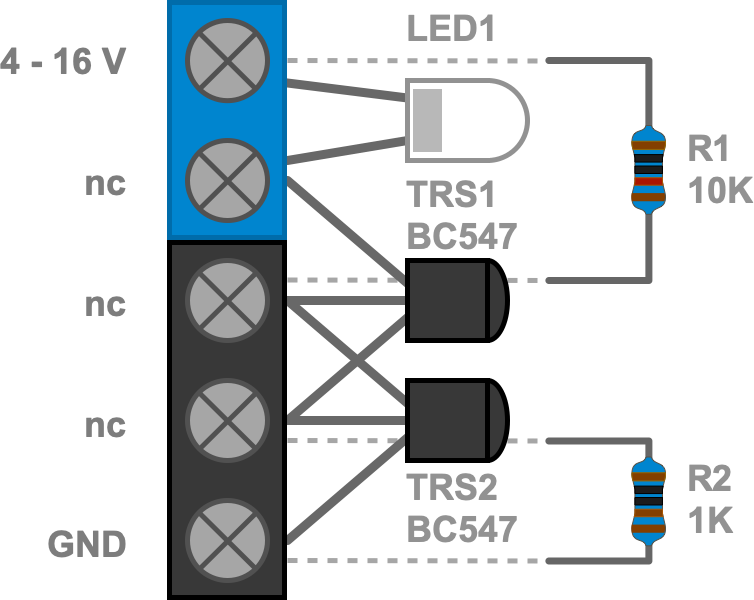

LED-Lampe
Stromausfall-Monitor
Alarmschaltung
Auto-Power-Off
