Strukturierte Verkabelung

Eine strukturierte Verkabelung oder universelle Gebäudeverkabelung (UGV) ist ein einheitlicher Aufbauplan für eine zukunftsorientierte und anwendungsunabhängige Netzwerkinfrastruktur, auf der unterschiedliche Dienste (Sprache oder Daten) übertragen werden. Damit sollen teure Fehlinstallationen und Erweiterungen vermieden und die Installation neuer Netzwerkkomponenten erleichtert werden.
Unstrukturierte Verkabelungen orientieren sich meist an den Bedarf oder sind an eine bestimmte Anwendung gebunden. Soll auf eine neue Technik oder Technik-Generation umgestellt werden, muss eine Neuinstallation der Verkabelung mit dem entsprechenden Aufwand und Kosten durchgeführt werden.

Eine strukturierte Verkabelung basiert auf einer allgemein gültigen Verkabelungsstruktur, die auch die Anforderungen mehrerer Jahrzehnte berücksichtigt, Reserven enthält, flexibel erweiterbar ist und unabhängig von der Anwendung genutzt werden kann. So ist es üblich, die selbe Verkabelung für das lokale Netzwerk und die Telefonie zu benutzen.

Bestandteile einer strukturierten Verkabelung

• standardisierte Komponenten, wie Leitungen und Steckverbindungen
• hierarchische Netzwerk-Topologie (Stern, Baum, ...)
• Empfehlungen für Verlegung und Installation
• standardisierte Mess-, Prüf- und Dokumentationsverfahren

Ziele einer strukturierten Verkabelung

• Unterstützung aller aktuellen und zukünftigen Kommunikationssysteme
• Kapazitätsreserve hinsichtlich der Grenzfrequenz
• das Netz muss sich gegenüber dem Übertragungsprotokoll und den Endgeräten neutral verhalten
• flexible Erweiterbarkeit
• Ausfallsicherheit durch sternförmige Verkabelung
• Datenschutz und Datensicherheit müssen realisierbar sein
• Einhaltung existierender Standards

Normen für die strukturierte Verkabelung

TIA/EIA 568 B.1 (2001) / B.2 1 (2001)

TIA/EIA haben ihren Ursprung in der Spezifikation ungeschirmter Kupfer-Anschluss-Komponenten. TIA/EIA ist keine weltweit gültige Norm, sondern eine Industriespezifikation, die für den nordamerikanischen Markt gültig ist. Es sind darin jedoch auch die Anforderungen von EN (Europa-Norm) oder ISO/IEC (weltweit) bei den Übertragungseigenschaften der Leitungen und Steckverbindungen enthalten. Weshalb diese Norm oft weltweit eingehalten wird.

ISO/IEC 11801 (2002) und EN 50173-1 (2003)

In der Europa-Norm (EN) und dem weltweit gültigen ISO-Standard erfolgt die Strukturierung in Form von Hierarchieebenen. Diese Ebenen werden von Gruppen gebildet, die topologisch oder administrativ zusammengehören.

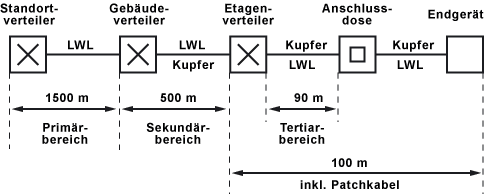

Die Verkabelungsbereiche sind in Geländeverkabelung (Primärverkabelung), Gebäudeverkabelung (Sekundärverkabelung) und Etagenverkabelung (Tertiärverkabelung) gegliedert. Die Verkabelungsstandards sind für eine geografische Ausdehnung von 3.000 m, einer Fläche von 1 Mio. qm und für 50 bis 50.000 Anwender optimiert. In jedem Verkabelungsbereich sind maximal zulässige Kabellängen festgelegt und bei der Installation einzuhalten. Viele Übertragungstechniken beziehen sich auf die definierten Kabellängen und Qualitätsanforderungen.

Hinweis: Bei allen ISO-Standards handelt es sich um Handlungsempfehlungen. Die Einhaltung einer ISO-Norm ist freiwillig. In der Regel wird die Einhaltung der ISO-Standards von verschiedenen Seiten, zum Beispiel Kooperationspartnern, Herstellern und Kunden, gefordert.

Primärverkabelung - Geländeverkabelung

Der Primärbereich wird als Campusverkabelung oder Geländeverkabelung bezeichnet. Er sieht die Verkabelung von einzelnen Gebäuden untereinander vor. Der Primärbereich umfasst meist große Entfernungen, hohe Datenübertragungsraten, sowie eine geringe Anzahl von Stationen.
Für die Verkabelung wird in den meisten Fällen Glasfaserkabel (50 µm) mit einer maximalen Länge von 1.500 m verwendet. In der Regel sind es Glasfaserkabel mit Multimodefasern oder bei größeren Entfernungen auch Glasfaserkabel mit Singlemodefasern. Für kleinere Entfernungen werden auch schon mal Kupferkabel verwendet.
Grundsätzlich gilt, den Primärbereich großzügig zu planen. Das bedeutet, das Übertragungsmedium muss bezüglich Bandbreite und Übertragungsgeschwindigkeit nach oben hin offen sein. Das selbe gilt auch für das eingesetzte Übertragungssystem. Als Faustregel gilt 50 Prozent Reserve zum derzeitigen Bedarf der Investition.

Sekundärverkabelung - Gebäudeverkabelung

Der Sekundärbereich wird als Gebäudeverkabelung oder Steigbereichverkabelung bezeichnet. Er sieht die Verkabelung von einzelnen Etagen und Stockwerken untereinander innerhalb eines Gebäudes vor. Dazu sind vorzugsweise Glasfaserkabel (50 µm), aber auch Kupferkabel mit einer maximalen Länge von 500 m vorgesehen.

Tertiärverkabelung - Etagenverkabelung

Der Tertiärbereich wird als Etagenverkabelung bezeichnet. Er sieht die Verkabelung von Etagen- oder Stockwerksverteilern zu den Anschlussdosen vor. Während sich im Stockwerksverteiler ein Netzwerkschrank mit Patchfeld befindet, mündet das Kabel am Arbeitsplatz des Anwenders in einer Anschlussdose in der Wand, in einem Kabelkanal oder in einem Bodentank mit Auslass.
Für diese relativ kurze Strecke sind Twisted-Pair-Kabel vorgesehen, deren Länge auf 90 m, zzgl. 2 mal 5 m Anschlusskabel, mit einer Gesamtlänge von 100 m begrenzt ist. Alternativ kommen auch Glasfaserkabel (62,5 µm) zum Einsatz.

Elemente der strukturierten Verkabelung

• Patchfeld (Patchpanel)
• Patchkabel
• Anschlussdosen
• Netzwerkkabel
• Verteilerschränke
