MCP4725 - DAC-Modul

Der MCP4725 ist ein integrierter Schaltkreis (IC), in dem sich ein Digital-Analog-Wandler (DAC) befindet. Über eine I2C-Schnittstelle kann er digitale Werte von einem Mikrocontroller empfangen und diese in eine analoge Ausgangsspannung umwandeln, die typischerweise im Bereich von 0 V bis zur Versorgungsspannung (VCC) liegt.
Die analoge Ausgangsspannung kann als Steuersignal oder Referenzspannung verwendet werden. Der MCP4725 eignet sich ebenso als Signalgenerator für verschiedene Signalformen. In engen Grenzen können das auch Audiosignale sein.

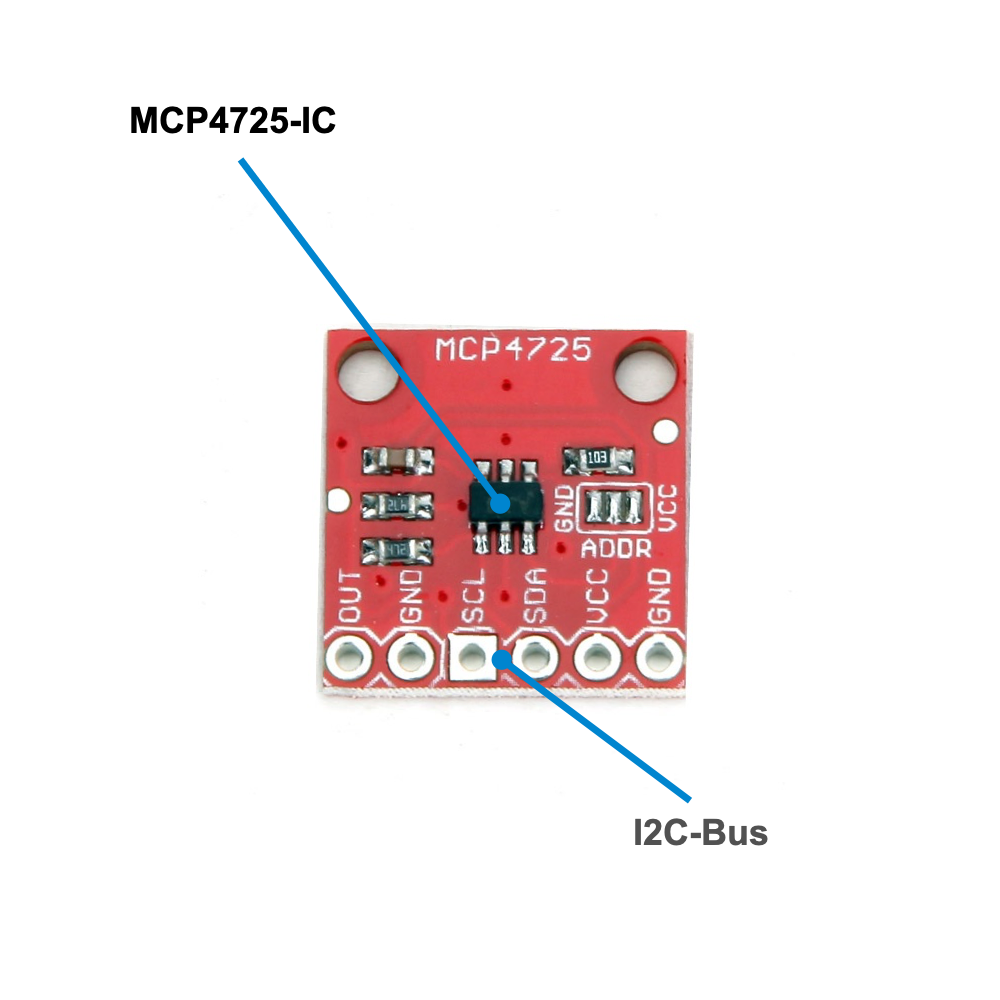

Das MCP4725-Modul ist eine Platine, auf der sich das DAC-IC neben ein paar Widerständen und Kondensatoren befindet. Die Platine eignet sich zum Stecken auf ein Steckbrett, um es mit einem Mikrocontroller zu verbinden.

MCP4725 jetzt bestellen

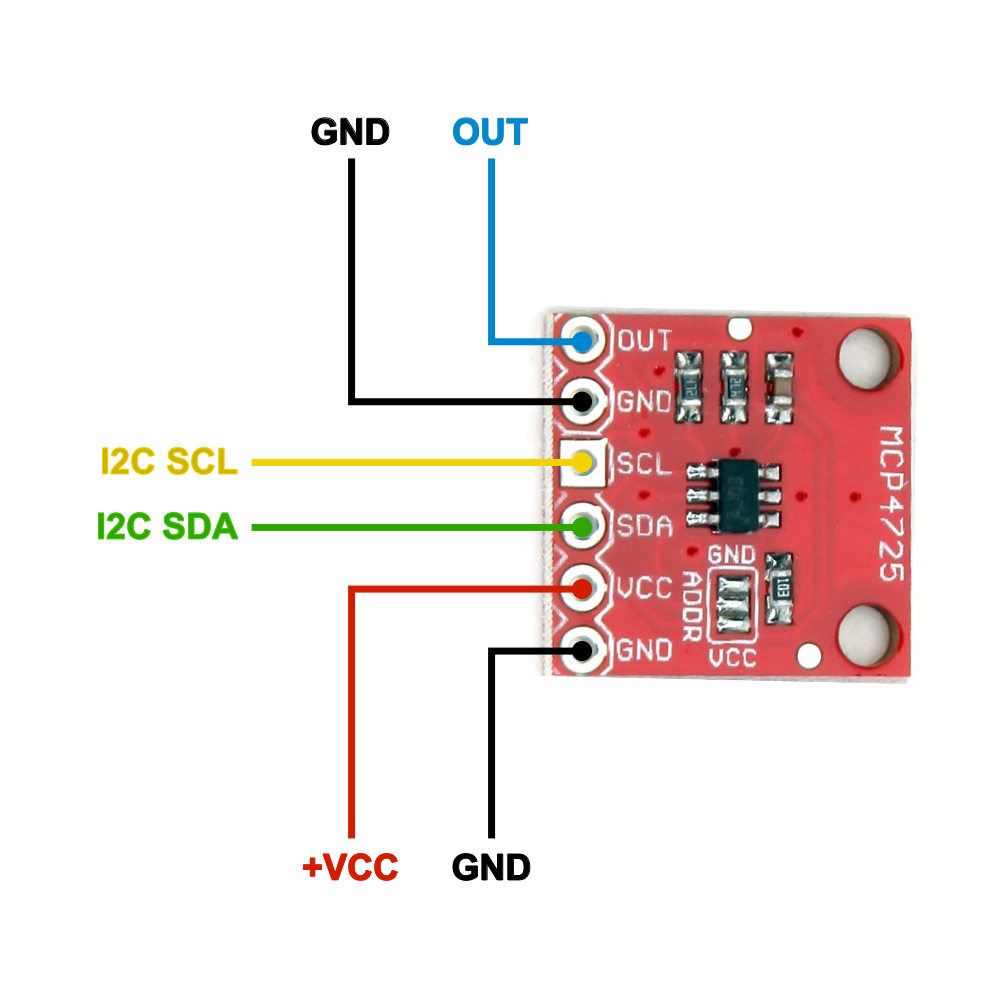

Pinbelegung

• VCC: 2,7 bis 5,5 Volt
• GND: 0 Volt
• SCL: I2C-Taktleitung
• SDA: I2C-Datenleitung
• OUT: Ausgang

Technische Werte

• Betriebsspannung VDD: 2,7 bis 5,5 Volt
• Auflösung: 12 Bit (4.096 Stufen)
• Referenzspannung V_REF: = VDD
• Ausgangsspannung V_OUT: 0 bis V_REF
• Typischer Stromaufnahme: 0,4 mA
• Maximaler Ausgangsstrom I_OUT: ±25 mA

Der MCP4725 verfügt über eine I2C-Schnittstelle mit 100 kHz, 400 kHz und 3,4 MHz. Wobei die gängigen Mikrocontroller oft nur 400 kHz unterstützen.
