Elektronik-Set Timer Edition

14,99 EUR

12,99 EUR

inkl. MwSt.

Versandkosten bei Einzelbestellung: 3,50 EUR

Warum dieses Elektronik-Set?

Das Timer-IC NE555 ist ein echter Klassiker der Elektronik. Für viele ist dieses NE555 der Einstieg in die Anwendung integrierter Schaltkreise. Denn es gibt vielfältige Möglichkeiten den NE555 einzusetzen. Ob blinkende LEDs, Zeitgeber oder Signalgeneratoren. Mit dem NE555 geht das viel einfacher und besser, als sich mit Transistor-Schaltungen zu quälen.

Mit dem Elektronik-Set Timer Edition lernst du Schritt für Schritt die grundlegenden Funktionen des Timer-ICs NE555 kennen.

Experimente mit den Grundschaltungen des NE555
Funktionsweise durch spielerische und praxisorientierte Vorgehensweise
Nachbau von Schaltungen, die wirklich funktionieren

Eine Besonderheit ist das beiliegende Mini-Voltmeter, mit dem man Spannungen messen und beobachten kann, um besser zu verstehen, was in einer Schaltung passiert.

Was kannst Du mit dem Elektronik-Set Timer Edition machen?

Die meisten Transistor-Schaltungen funktionieren, aber manche davon eher weniger gut. Das liegt daran, dass ein oder zwei Transistoren nicht viele Funktionen zulassen. Deshalb gibt es für bestimmte Anwendungen fertige Schaltungen, die als integrierte Schaltkreise (IC) mit mehreren Anschlüssen verfügbar sind.

Das beliebte Timer-IC NE555 kann je nach äußerer Beschaltung als Kippstufe, Zeitverzögerung, Speicher, Komparator oder Signalgenerator verwendet werden. Das ermöglicht dir, Elektronik noch einmal völlig neu zu entdecken und elegantere schaltungstechnische Lösungen zu finden. Dabei brauchst Du weniger Bauteile und deine Schaltungen sind funktionssicherer.

Welche Schaltungen kann ich damit bauen?

Im Elektronik-Set Timer Edition ist das Timer-IC NE555 mit weiteren Bauteilen enthalten, mit denen du 35 Grundschaltungen, Experimente und Anwendungen realisieren kannst.

Grundschaltungen

Zu jeder Grundschaltung gibt es Erläuterungen und zusätzliche Experimente.

Astabile Kippstufe
Bistabile Kippstufe
Monostabile Kippstufe
Akustischer Tongenerator
Negator
Komparator
Schmitt-Trigger

Anwendungen

Zu jeder Grundschaltung gibt es eine Auswahl sinnvoller Schaltungen, die sich mit wenigen Bauteilen realisieren lassen.

LED-Blinker
LED-Wechselblinker
LED-Blitzer
Glimmende LED
Retriggerbare monostabile Kippstufe
Prellfreier Schalter
Alarmschaltungen
Taktgenerator

Zusammen mit dem Elektronik-Set Starter Edition sind 10 weitere Schaltungen möglich.

Tagschaltung
Nachtschaltung
Helligkeitsabhängige Beleuchtung
Alarmgeber
Einstellbares Metronom
LED-Helligkeit steuern
Einstellbarer Langzeit-Timer
Glimmende LED
Spannung verdoppeln
Negative Spannung erzeugen

Anleitung: Elektronik-Guide Timer Edition als PDF-Datei zum Download

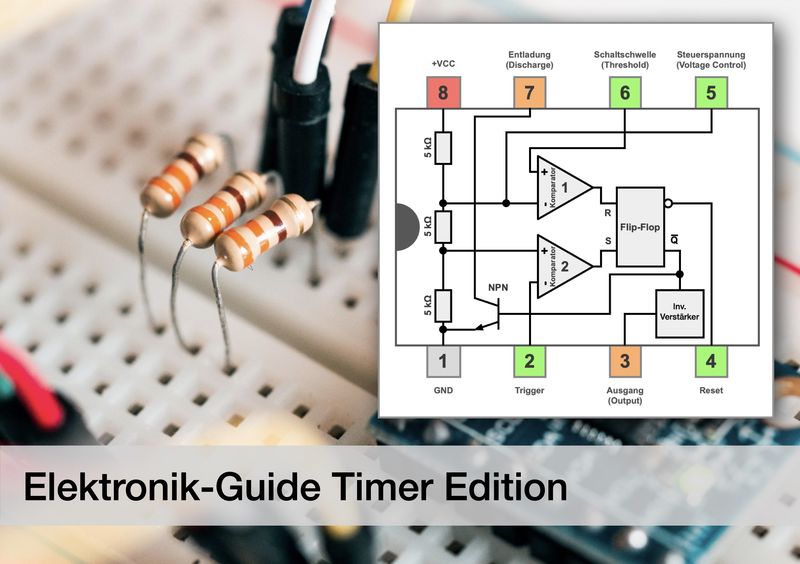

Elektronik-Guide Timer Edition

Mit dabei ist der Elektronik-Guide Timer Edition (PDF-Datei zum Download) mit Erläuterungen zu allen Bauteilen, den theoretischen Grundlagen des Timers, Experimente mit Grundschaltungen und praxisorientierten Anwendungen.
So wird dir schnell klar, wie der Timer tickt und was du alles damit machen kannst. Die Anleitung ist aufgebaut, dass du dir die Funktionsweise des Timers durch systematisches Ausprobieren ergründen kannst.

Bauteile

Das Elektronik-Set Timer Edition enthält alle Bauteile, die zum Experimentieren mit elektronischen Bauelementen und Schaltungen notwendig sind:

Steckbrett
9V-Batterie-Adapter
40 steckbare Verbindungskabel
Mini-Voltmeter zur Spannungsmessung

Darüberhinaus alle Bauteile, die notwendig sind, um 35 Schaltungen und Experimente durchzuführen:

2 x IC NE555
1 x LED 5mm grün
1 x LED 5mm rot
2 x Metallfilm-Widerstand 1 kOhm
2 x Metallfilm-Widerstand 10 kOhm
2 x Metallfilm-Widerstand 5,1 kOhm
2 x Metallfilm-Widerstand 100 kOhm
2 x Elektrolyt-Kondensator 10 µF
2 x Elektrolyt-Kondensator 100 µF
2 x Keramik-Kondensator 10 nF
2 x Keramik-Kondensator 100 nF
2 x Diode 1N4148
2 x Mini-Taster
1 x Potentiometer 1 MOhm
1 x Mini-Lautsprecher

Was gibt es zu Lernen und Verstehen?

Welche Grundschaltungen gibt es für den NE555?
Wie funktionieren diese Grundschaltungen, und warum?
Welche praktischen Anwendungen ergeben sich daraus?

Ich bin mir noch nicht sicher? Ist das was für mich?

Das Elektronik-Set Timer Edition ist ein eigenständiges Elektronik-Set mit 35 möglichen Schaltungen und Experimenten.
Gleichzeitig ist es auch eine Erweiterung für das Elektronik-Set Starter Edition um 10 zusätzliche Schaltungen und Experimente.

Das Elektronik-Set Timer Edition eignet sich für ambitionierte Einsteiger und auch für Wieder-Einsteiger, deren Elektronik-Kenntnisse länger zurückliegen und eingerostet sind.
Für Einsteiger ist es deshalb geeignet, weil es die ersten Schritte in die Welt der integrierten Schaltkreise ermöglicht.
