MOSFET

Ein MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ist eine spezielle Art eines FET (Field-Effect Transistor), bei dem die Steuerung über eine isolierte Gate-Elektrode mit einer dünnen Oxidschicht erfolgt.

Vergleich

• JFETs haben eine hohe Eingangsimpedanz, aber ein gewisser Leckstrom fließt durch die Gate-Source-Strecke. MOSFETs haben eine extrem hohe Eingangsimpedanz, da das Gate isoliert ist (fast kein Leckstrom).
• JFETs werden meist in Analogschaltungen verwendet (z. B. Verstärker), weil sie rauscharm sind. MOSFETs werden häufiger in digitalen Schaltungen und Leistungsanwendungen eingesetzt, weil sie schneller und hohe Ströme schalten können.

Anschlüsse

Die Anschlüsse eines MOSFETs sind das Gate (Steuerelektrode), der Drain (Abfluss) und der Source (Quelle). Damit lässt sich ein MOSFET grundsätzlich ähnlich wie jeder FET oder bipolarer Transistor beschalten.

• MOS-Feldeffekttransistoren (MOSFET)

D = Drain
G = Gate
S = Source

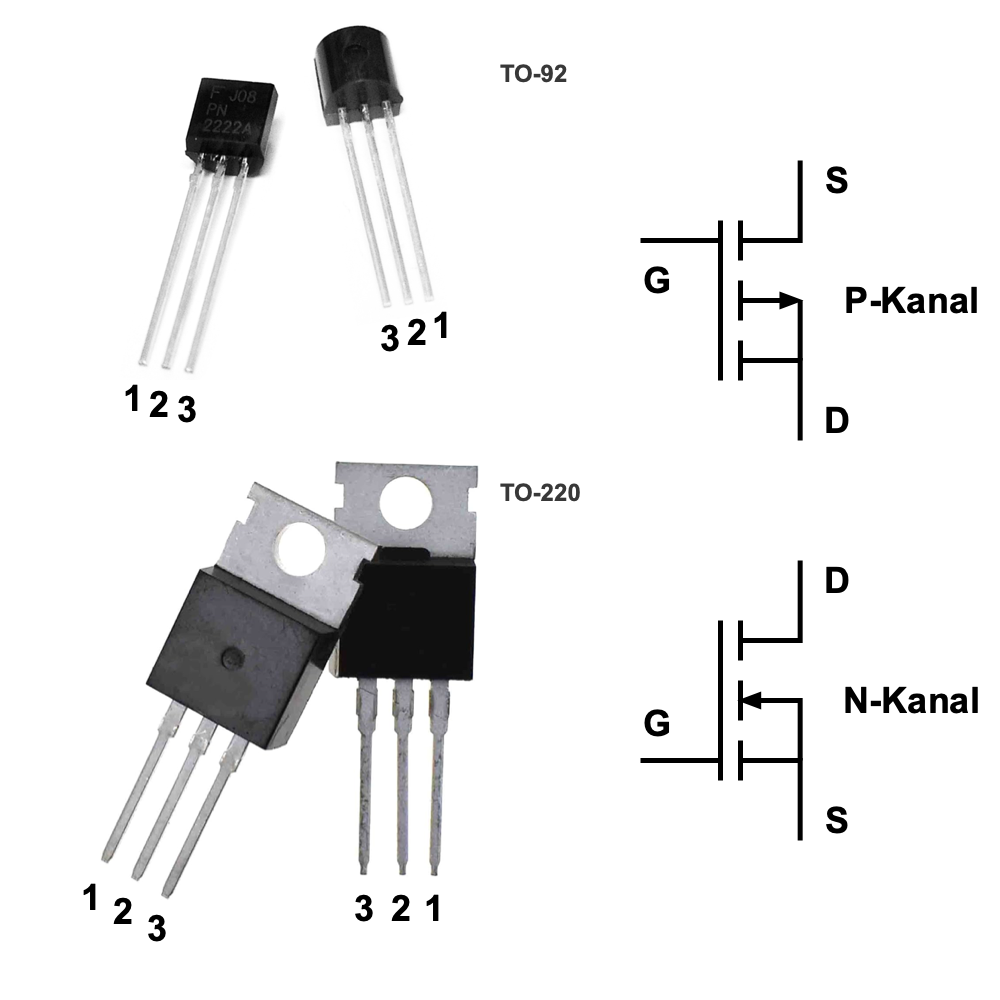

Anschlussbelegung

MOSFET	1	2	3	Typ
BS170	D	G	S	N-Kanal
BS250	D	G	S	P-Kanal
IRLZ34N	G	D	S	N-Kanal
FQP27P06	G	D	S	P-Kanal

Kennzeichnung

MOSFETs sind aufgrund der kleinen Bauform nur mit der Typennummer gekennzeichnet. Das ist eine Kombination aus Buchstaben und Zahlen, die aber keine weitere Bedeutung haben.
Beschriftung und Lesbarkeit sind sehr unterschiedlich, was die Identifikation erschweren kann.
